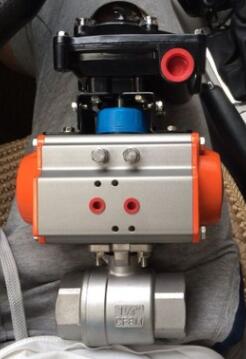

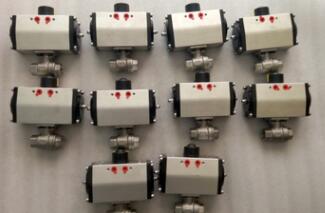

Q11F气动二片式球阀是由气动执行器与二片式球阀组成，利用压缩空气作为能源，接受气动信号或电气定位器等附件信号进行工作，具有结构简单、操作方便等优点。提高了使用寿命，气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动，广泛应用于生产过程自动控制系统中的调节或开关操作场合。
特点：
1、二片式气动球阀由仿意大利AT气动执行机构和Q11F球阀组成。
2、可选配限位开关，空气过滤减压阀、手轮机构，电磁阀。
3、气动执行器采用铝合金挤出工艺制作，表面采用硬化处理，外观美观，有利于安装，运输。
4、采用精密压铸工艺制作的铝合金活塞，保证了双活塞精确的对称，并配合高质量的O型环和导向阀，可的供很高的扭矩输入与气压比，双导轨和活塞设计保证了输出扭矩的恒定。
5、活塞导向带采用大接触面积，自润滑设计高强度材料保证了低摩擦，正常使用寿命可达100万次!
6、阀体设计，铸造均采用台湾的先进工艺，具有结构合理。能达到气泡级密封，启闭力矩小，使用寿命长。
7、阀体与阀杆之间带防静电装置，阀杆防爆出装置设计，可适用多种恶劣场合选型。造型美观，质量可靠等优点。
主要零件材料
| 1 | 左阀体 | WCB、CF8、CF8M、CF3M |
| 2 | 阀座 | PEFE、PPL、304、316 |
| 3 | 球体 | WCB、CF8、CF8M、CF3M |
| 4 | 密封圈 | PTFE/金属石墨缠绕垫片 |
| 5 | 右阀体(中阀体) | WCB、CF8、CF8M、CF3M |
| 6 | 阀杆 | 2Cr13304、316、316L |
| 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
Q11F气动二片式球阀主要技术参数：
|
公称通径 DN(mm) |
6-100 |
|||||
|
公称压力 PN(MPa) |
1.6 |
|||||
|
公称压力 PS(MPa) |
强度试验 |
2.4 |
||||
|
密封试验 |
1.8 |
|||||
|
材料 \ 材料代号 |
C |
P |
R |
|||
|
主要零件 |
阀体 |
WCB |
CF8 304 |
CF8M 316 |
||
|
球体 |
WCB |
CF8 304 |
CF8M 316i |
|||
|
阀杆 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
|
适用温度 |
-28 ℃ -300 ℃ |
|||||
|
气动装置 |
型号 |
OBD 系列 |
||||
|
气源压力 |
0.4-0.7MPa |
|||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
||
主要外形及连接尺寸
| 公称通径 | 内螺纹连接 | |||||
| mm | inch | D | L | H | G | A |
| 10 | 3/8 | 10 | 60 | 157 | 3/8″ | 140 |
| 15 | 1/2 | 15 | 75 | 168 | 1/2″ | 140 |
| 20 | 3/4 | 20 | 80 | 170 | 3/4″ | 140 |
| 25 | 1 | 25 | 90 | 180 | 1″ | 140 |
| 32 | 11/4 | 32 | 110 | 185 | 11/4″ | 164 |
| 40 | 11/2 | 38 | 125 | 200 | 11/2″ | 164 |
| 50 | 2 | 50 | 144 | 210 | 2″ | 190 |
| 65 | 21/2 | 64 | 186 | 230 | 21/2″ | 210 |
| 80 | 3 | 78 | 206 | 250 | 3″ | 247 |
| 100 | 4 | 98 | 240 | 270 | 4″ | 247 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
