详细介绍

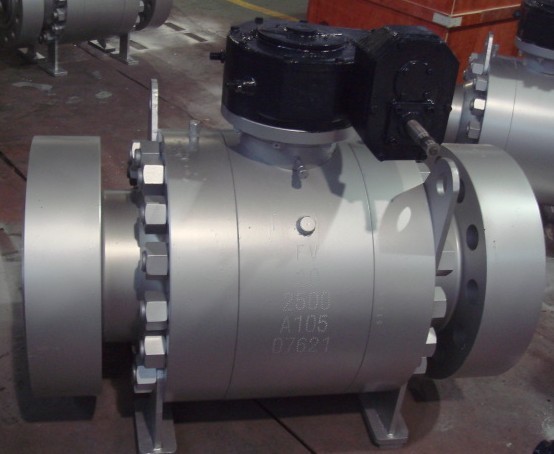

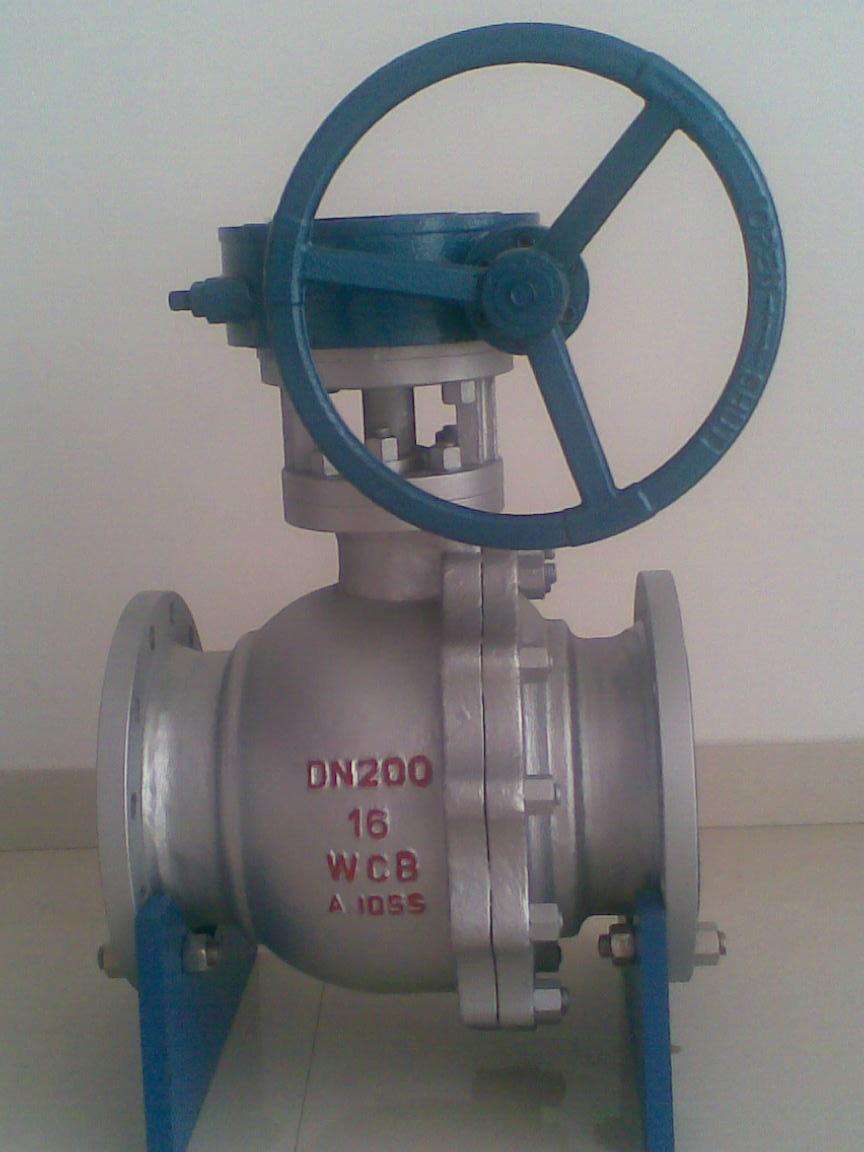

蜗轮固定球阀Q347F-16C将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能;标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能;利用自带的排放阀，阀体中腔可向外排放;枢轴采用防吹出保护结构，有效地防止泄漏;低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭;阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线
蜗轮固定球阀Q347F-16C执行标准AdministerStandard
|
设计与制造
DesignandManufacture |
结构长度
FaceToFace |
法兰尺寸
FlangeDimension |
压力-温度
PressureTemperatureLating |
试验-检验
InspectionAndTest |
|
GB122237
|
GB12221
|
GB9113JB79
|
GB9131
|
GB/T13927JB/T9092
|
蜗轮固定球阀Q347F-16C压力试验PressureTest
|
公称压力NominalPressure
|
1.6
|
2.5
|
4.0
|
|
强度试验
ShellTest |
2.4
|
3.8
|
6.0
|
|
水密封试验
WaterSealTest |
1.8
|
2.8
|
4.4
|
|
气密封试验
AirSealTest |
0.4-0.7
|
||
主要零件材料及性能MainPartMaterialsandProperty
|
阀体
Body |
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
球体阀杆
BallStem |
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
阀座
Seat |
聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass对位聚笨PPL
|
||||||
|
垫片
Shim |
聚四氟乙烯PTFE不锈钢/柔性石墨StainlessSteel/flexibleGraphite齿形垫片ToothProfileGasket
|
||||||
|
阀杆座
StemSeat |
聚四氟乙烯PTFE不锈钢/柔性石墨StainlessSteel/FlexibleGraphite
|
||||||
|
填料
Packing |
聚四氟乙烯PTFE增强柔性石墨EnhancedFlexibleGraphite
|
||||||
|
填料压盖
Gland |
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
温度
Temperature |
-29～150(聚四氟乙烯PTFE)-29～200(加玻纤增强聚四氟乙烯PTFE+GLASS)-29～300(对位聚笨PPL)
|
||||||
|
介质
Medium |
水蒸汽油品
Watersteam Oilgoods |
硝酸类NitricAcid
|
强氧化介质
strongeyoxidablemedium |
醋酸类AceticAcid
|
尿素类Urea
|
||
规格主要尺寸SizeMainDimensions
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法兰
RF
Q347F
16C
16P
16R
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
32
|
95
|
230
|
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
43
|
107
|
230
|
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
70
|
142
|
400
|
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
150
|
178
|
500
|
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
200
|
252
|
500
|
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
230
|
278
|
600
|
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
260
|
395
|
600
|
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
283
|
480
|
800
|
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
380
|
585
|
800
|
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
425
|
625
|
800
|
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
492
|
720
|
800
|
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-34
|
555
|
840
|
830
|
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
675
|
1050
|
830
|
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-41
|
850
|
1150
|
830
|
温馨提示：“蜗轮固定球阀Q347F-16C”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
