详细介绍

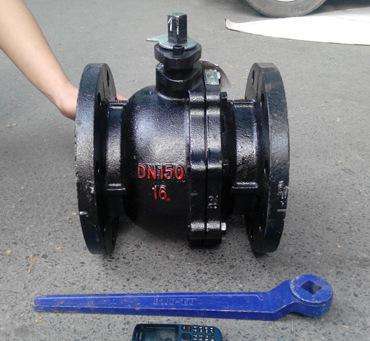

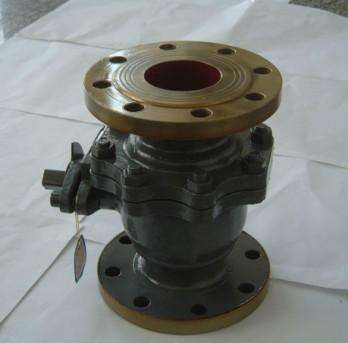

Q41F法兰铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上，作启闭用;其最大的优点为启闭迅速。其实惠的价格是常温水介质管道应用较普遍具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。铸铁球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。
性能规范：
|
型号 |
公称压力(MPa) |
试验压力 |
工作温度( ℃ ) |
适用介质 |
|
|
强度 (水)(MPa) |
密封(水)(MPa) |
||||
|
Q41F-16 |
1.6 |
2.4 |
1.8 |
≤150 |
蒸汽、水 |
主要零件材料
|
零件名称 |
材料 |
|
阀体、阀盖 |
灰铸铁 |
|
球体 |
灰铸铁镀铬 |
|
密封圈 |
聚四氟乙稀 |
Q41F法兰铸铁球阀外形尺寸和连接尺寸：
|
型号 |
公称通径 (mm) |
尺寸(mm) |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-фd |
H1 |
D0 |
||
|
Q41F-10 Q41F-16 |
40 |
165 |
145 |
110 |
85 |
16-2 |
4-18 |
97 |
240 |
|
50 |
205 |
160 |
125 |
100 |
16-2 |
4-18 |
103 |
240 |
|
|
65 |
222 |
180 |
145 |
120 |
18-3 |
4-18 |
150 |
350 |
|
|
80 |
241 |
195 |
160 |
135 |
20-3 |
8-18 |
175 |
400 |
|
|
100 |
305 |
215 |
180 |
155 |
20-3 |
8-18 |
187 |
500 |
|
|
125 |
356 |
245 |
210 |
185 |
26-3 |
8-18 |
236 |
600 |
|
|
150 |
394 |
280 |
240 |
210 |
28-3 |
8-23 |
256 |
600 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
