详细介绍

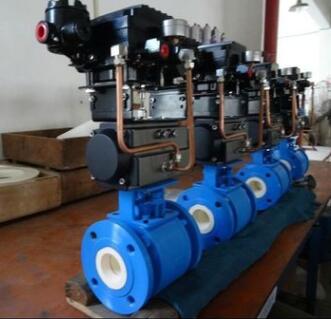

Q641TC气动陶瓷球阀结构紧凑，体积小具有一定的耐磨性，排灰阻力小，在耐磨行业可代替所有的金属阀门。球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高。使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有优势，也是目前合适此类介质的阀门。
气动陶瓷球阀球、阀座及内衬均采用高性能结构陶瓷材料，洛氏硬度高达HRC90以上，因而能承受高速流体及硬颗粒介质的冲蚀。具有优异的耐磨损性。本陶瓷球阀防火防静电，本系列球阀材料采用陶瓷和球墨铸铁相结合，其球体和阀座均采用耐磨陶瓷制造，阀体内与介质接触的部分均为陶瓷，提高了阀门的抗磨性及耐腐蚀性能。关灵活，密封良好。可用手动、气动及电动控制，方便耐用。可拆卸更换陶瓷部分，经济实惠。本阀在出厂前均做强度、密封试验外。进一步做耐磨灰渣试验，内部阀芯组件采用的是增韧氧化铝或氧化锆陶瓷，其化学稳定性及硬度极高(洛氏硬度HRC88)仅次于金刚石，具有极高的耐磨损、耐腐蚀、耐冲蚀性能，而且隔热性好，热膨胀系数小，有高硬度及高电热绝缘性，性能方面优于其它的材质。广泛应用于很难使用金属或其他材质的恶劣工况下，如化学设备，废物焚化设备，烟气脱硫设备等，覆盖电力、石油、化工、冶金、采矿、污水处理等工业领域。
主要零件材料
| 阀体 | 阀杆 | 球体 | 阀座 | 填料 | 适用介质 | 适用温度 |
| WCB | 2Cr13 | 复合陶瓷 | 复合陶瓷 | PTFE | 煤粉、煤渣、粉状颗粒等腐蚀性介质 | ≤200℃ |
| CF8（304） | 0Cr18Ni9（304） | |||||
| CF8M（316） | 0Cr17Ni12Mo2（316） | |||||
| CF3M（316L） | 00Cr17Ni14Mo2（316L） |
Q641TC气动陶瓷球阀外形尺寸
| 公称压力PN（MPa） | 公称通径DN（mm） | 尺寸（mm） | ||||||||||||
| L | D | D1 | D2 | D6 | b | f | f6 | Z-Фd | W | ФW | H | H1 | ||
| 1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | - | 14 | 2 | - | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 65 | - | 14 | 2 | - | 4-14 | 150 | - | 99 | - | |
| 32 | 165 | 135 | 100 | 78 | - | 16 | 2 | - | 4-18 | 180 | - | 105 | - | |
| 40 | 180 | 145 | 110 | 85 | - | 16 | 3 | - | 4-18 | 200 | - | 126 | - | |
| 50 | 200 | 160 | 125 | 100 | - | 16 | 3 | - | 4-18 | 250 | - | 140 | - | |
| 65 | 220 | 180 | 145 | 120 | - | 18 | 3 | - | 4-18 | 300 | - | 165 | - | |
| 80 | 250 | 195 | 160 | 135 | - | 20 | 3 | - | 8-18 | 350 | - | 178 | - | |
| 100 | 280 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 500 | 305 | 230 | 380 | |
| 125 | 320 | 245 | 210 | 185 | - | 22 | 3 | - | 8-18 | 800 | 305 | 280 | 405 | |
| 150 | 360 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 800 | 305 | 310 | 460 | |
| 200 | 400 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 1000 | 305 | 350 | 550 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | - | 16 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | - | 16 | 2 | - | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 65 | - | 16 | 2 | - | 4-14 | 150 | - | 99 | - | |
| 32 | 165 | 135 | 100 | 78 | - | 18 | 2 | - | 4-18 | 180 | - | 105 | - | |
| 40 | 180 | 145 | 110 | 85 | - | 18 | 3 | - | 4-18 | 200 | - | 126 | - | |
| 50 | 200 | 160 | 125 | 100 | - | 20 | 3 | - | 4-18 | 250 | - | 140 | - | |
| 65 | 220 | 180 | 145 | 120 | - | 22 | 3 | - | 8-18 | 300 | - | 165 | - | |
| 80 | 250 | 195 | 160 | 135 | - | 22 | 3 | - | 8-18 | 350 | - | 178 | - | |
| 100 | 320 | 230 | 190 | 160 | - | 24 | 3 | - | 8-23 | 500 | 305 | 230 | 380 | |
| 125 | 400 | 270 | 220 | 188 | - | 28 | 3 | - | 8-25 | 800 | 305 | 280 | 405 | |
| 150 | 400 | 300 | 250 | 218 | - | 30 | 3 | - | 8-25 | 800 | 305 | 310 | 460 | |
| 200 | 550 | 360 | 310 | 278 | - | 34 | 3 | - | 12-25 | 1000 | 305 | 350 | 550 | |
温馨提示：“Q641TC气动陶瓷球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
