详细介绍

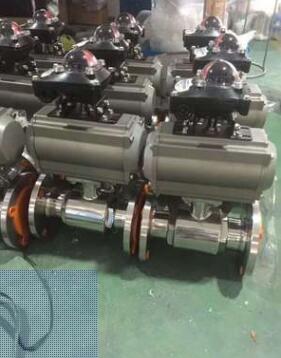

Q681F气动卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的4F密封，没有死角且容易清洗。执行器与球阀连接无需支架，减少了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节约了空间。
产品特点：
(1)、采用316不锈钢精制而成。
(2)、流道内壁240Grit抛光，保持流体畅通无阻。
(3)、采用的全包PTFE没有死角，保证卫生。
(4)、无支架与执行器一体式连接。
主要技术参数
| 阀体形式 | 二通式、三通式 |
| 公称通径 | DN15～102mm |
| 公称压力 | PN1.0 MPa |
| 连接形式 | 快装式（卡箍式）、焊接式、螺纹式 |
| 适用温度 | PTFE≤180℃ |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 产品特点 | 安全卫生，密封好、使用寿命长 |
执行机构
| 执行器型号 | GT、SR、ST、AT系列单（双）作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 |
单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC） 双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL） |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
Q681F气动卫生级球阀主要零件材料
| 阀体 | 304/316/316L不锈钢 |
| 阀轴 | 不锈钢 |
| 球体 | 304/316/316L不锈钢 |
| 阀座 | PTFE |
主要外形及连接尺寸：
| 通径 | G | L1 | L | H | D |
| 15 | 34 | 132 | 100 | 115 | 12.7 |
| 20 | 50.5 | 132 | 100 | 115 | 17.2 |
| 25 | 50.5 | 155 | 120 | 147 | 25 |
| 32 | 50.5 | 155 | 130 | 150 | 31.8 |
| 38 | 50.5 | 155 | 150 | 152 | 35.6 |
| 51 | 64 | 155 | 200 | 172 | 48.6 |
| 63 | 77.5 | 208 | 210 | 192 | 60.3 |
| 76 | 91 | 208 | 220 | 197 | 72.9 |
| 89 | 106 | 256 | 260 | 224 | 88.9 |
| 102 | 119 | 256 | 320 | 232 | 101.6 |
温馨提示：“Q681F气动卫生级球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
