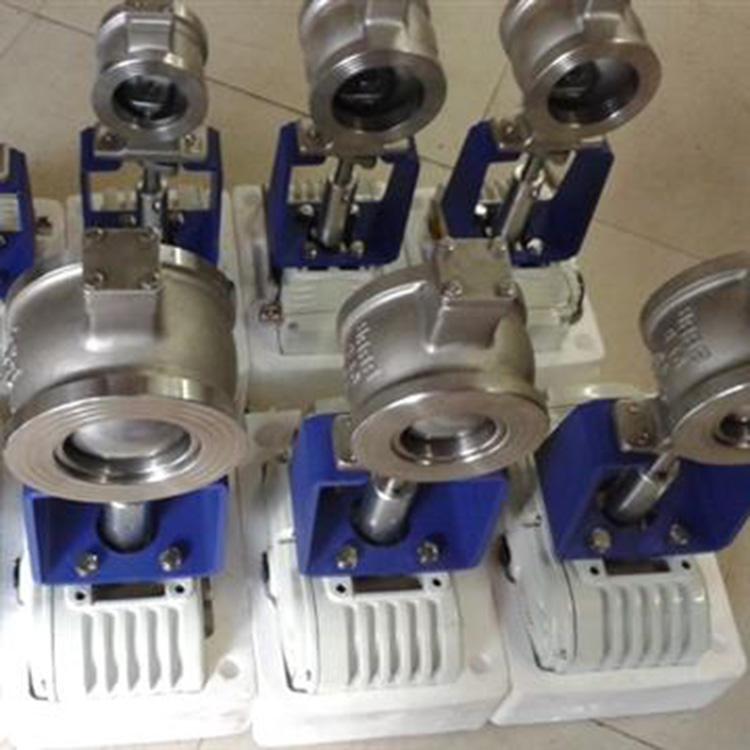

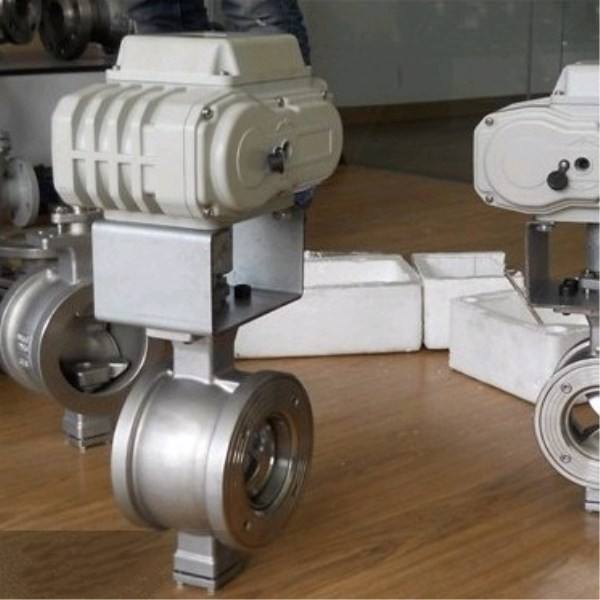

VQ947F/H电动V型球阀

VQ947F/H电动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：

(1)不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响;

(2)具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性;

(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构;

(4)当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

VQ947F/H电动V型球阀产品性能规范：

公称压力	试验压力（MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59    GB9113    HG20592-97    ANSI B16.5
	检验试验	JB/T9092-99               API 598

PN1.6MPa主要连接尺寸及重量

公称通径DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手动 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	12	16	22	35	58	74	205	322	460	864	1600
电动 Electro operated	H2	-	-	-	-	-	554	600	652	760	830	940
	L1	-	-	-	-	-	235	235	235	259	400	410
气动 Pneumatic operated	H3	274	379	389	479	552	666	736	926	1059	1393	1538
	L2	270	405	405	576	576	776	776	776	1060	1360	1360

PN2.5MPa主要连接尺寸及重量

公称通径DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手动 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	420	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	15	24	30	55	87	118	255	370	533	1030	2100
电动 Electro operated	H2	-	-	-	-	-	235	235	400	400	410	420
	L1	-	-	-	-	-	74	250	350	420	400	400
气动 Pneumatic operated	H3	340	379	452	479	646	666	814	1002	1059	1205	1295
	L2	405	405	574	574	756	756	1060	1060	1060	1360	2840
