详细介绍

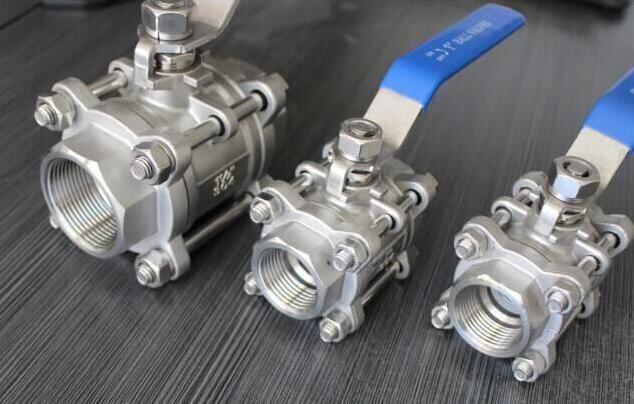

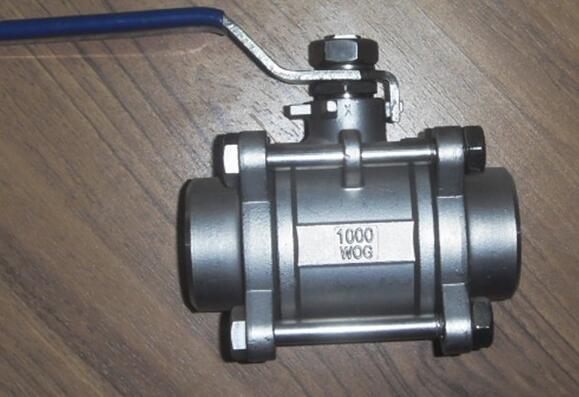

Q11F三片式球阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保。
特征
产品名称：Q11F 三片式球阀
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型：G·NPT.BSPT.DIN259/2999
主要零件材料
| 序号 | 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 6 | 螺母 | 不锈钢SS304 | FCD45 |
| 7 | 垫圈 | 不锈钢SS304 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 阀杆螺母 | 不锈钢SS304 | B7 |
| 11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不锈钢SS304 | B8 |
Q11F三片式球阀主要连接尺寸及重量
|
SIZE
|
D
|
L
|
H
|
E
|
W2
|
F
|
P
|
|
1/4″
|
11.6
|
65
|
48
|
120
|
28.5
|
14.1
|
10
|
|
3/8″
|
12.7
|
65
|
48
|
120
|
28.5
|
17.6
|
10
|
|
1/2″
|
15
|
67
|
54
|
120
|
28.5
|
21.8
|
10
|
|
3/4″
|
20
|
82
|
57
|
130
|
35
|
27.4
|
13
|
|
1″
|
25
|
91
|
72
|
154
|
35
|
34.1
|
13
|
|
11/4″
|
32
|
108
|
79
|
154
|
38.1
|
42.8
|
16
|
|
11/2″
|
38
|
129
|
81
|
185
|
38.1
|
42.8
|
18
|
|
2″
|
50
|
148
|
97
|
185
|
38.1
|
61
|
18
|
|
21/2″
|
65
|
164.5
|
130
|
250
|
58
|
77
|
18
|
|
3″
|
80
|
182.5
|
148
|
250
|
70
|
89.9
|
20
|
温馨提示：“Q11F三片式球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
