详细介绍

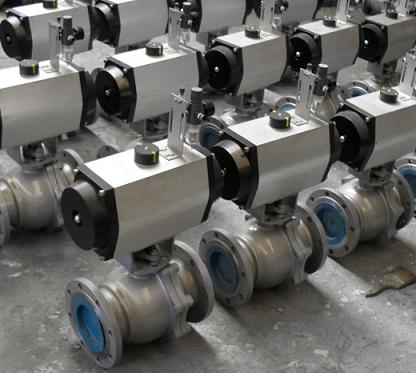

Q641F气动法兰球阀采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
主要性能规范：
|
公称通径mm |
DN15-DN300 |
|
||||||||||
|
材料代号 |
C |
P |
R |
|
||||||||
|
主要 |
阀体 |
WCB |
ZG1Cr18 |
ZG1Cr18Ni |
|
|||||||
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
||||||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
||||||||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 金属密封 |
|
||||||||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|
||||||||||
|
适用 |
适用 |
蒸汽、 |
硝酸类 |
醋酸类 |
|
|||||||
|
适用 |
-28℃ - 300℃ |
|
||||||||||
|
执行器 |
型号 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
|
|||||||||
|
气源 |
0.4-0.7MPa |
|
||||||||||
|
试验压力 |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|||
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
||
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
||
尺寸：
|
公称通径 DN(mm) |
尺 寸(mm) | |||||||||||||||
| 1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa | |||||||||||||
| L | D | D1 | Z-фD | L | D | D1 | Z-фD | L | D | D1 | Z-фD | L | D | D1 | Z-фD | |
| 15 | 130 | 95 | 65 | 4-14 | 130 | 95 | 65 | 4-14 | 130 | 130 | 65 | 4-14 | 140 | 105 | 75 | 4-14 |
| 20 | 140 | 105 | 75 | 4-14 | 140 | 105 | 75 | 4-14 | 140 | 150 | 75 | 4-14 | 152 | 125 | 90 | 4-18 |
| 25 | 150 | 115 | 85 | 4-14 | 150 | 115 | 85 | 4-14 | 150 | 160 | 85 | 4-14 | 180 | 135 | 100 | 4-18 |
| 32 | 165 | 135 | 100 | 4-18 | 165 | 135 | 100 | 4-18 | 180 | 180 | 100 | 4-18 | 200 | 150 | 110 | 4-23 |
| 40 | 180 | 145 | 110 | 4-18 | 180 | 145 | 110 | 4-18 | 200 | 200 | 110 | 4-18 | 220 | 165 | 125 | 4-23 |
| 50 | 200 | 160 | 125 | 4-18 | 200 | 160 | 125 | 4-18 | 220 | 230 | 125 | 4-18 | 250 | 175 | 135 | 4-23 |
| 65 | 220 | 180 | 145 | 4-18 | 220 | 180 | 145 | 8-18 | 250 | 290 | 145 | 8-18 | 280 | 200 | 160 | 8-23 |
| 80 | 250 | 195 | 160 | 8-18 | 250 | 195 | 160 | 8-18 | 280 | 310 | 160 | 8-18 | 320 | 210 | 170 | 8-23 |
| 100 | 280 | 215 | 180 | 8-18 | 280 | 230 | 190 | 8-23 | 320 | 350 | 190 | 8-23 | 360 | 250 | 200 | 8-25 |
| 125 | 320 | 245 | 210 | 8-18 | 320 | 270 | 220 | 8-25 | 360 | 270 | 220 | 8-25 | 381 | 295 | 240 | 8-30 |
| 150 | 360 | 280 | 240 | 8-23 | 360 | 300 | 250 | 8-25 | 400 | 300 | 250 | 8-25 | 403 | 340 | 280 | 8-34 |
| 200 | 400 | 335 | 295 | 12-23 | 400 | 360 | 310 | 12-25 | 502 | 375 | 320 | 12-30 |
|
|
||
Q641F气动法兰球阀附件的选项：
根据不同控制和要求可选择下列附件：
1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件：电气定位器、气动定位器、电气转换器。
3、气源处理附件：空气过滤减压阀、气源处理三联件。
4、手动机构：HVSD手操机构
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
