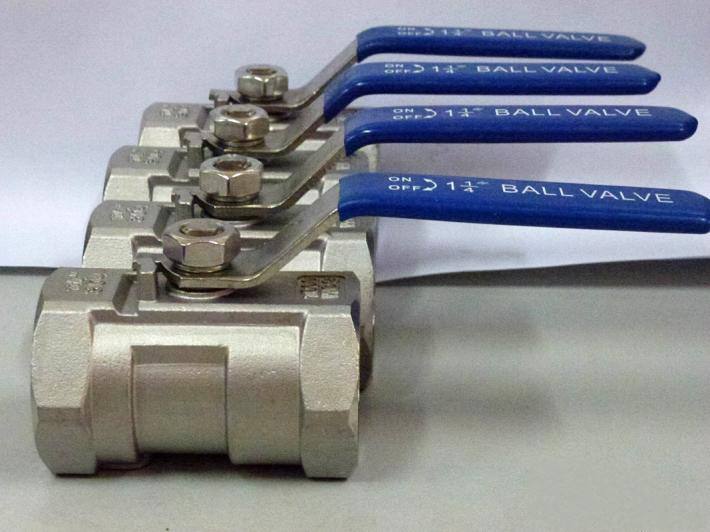

Q11F内螺纹广式球阀应用规范
公称压力：1.6~6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体(W.O.C)
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
特点
该球阀结构简单、体积小、重量轻、流阻小、节能效果好。且价格经济。
流体进、出该阀方向可任意选择，具有双向作用。
水平管道、垂直管道均可安装。
操作方便，开关迅速，手柄只需转动90度即可实现开关。
主要零部件材料：
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q11F-16C、Q11F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
聚四氟乙烯PTFE对位聚苯PPL |
|
硝酸类 |
Q11F-16P、Q11F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q11F-16R、Q11F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
Q11F内螺纹广式球阀主要外形及连接尺寸：
|
公称通径 |
管螺纹 |
尺寸mm |
重量WTg |
|||||
|
d |
L |
W |
H |
E |
D |
D |
||
|
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
