详细介绍

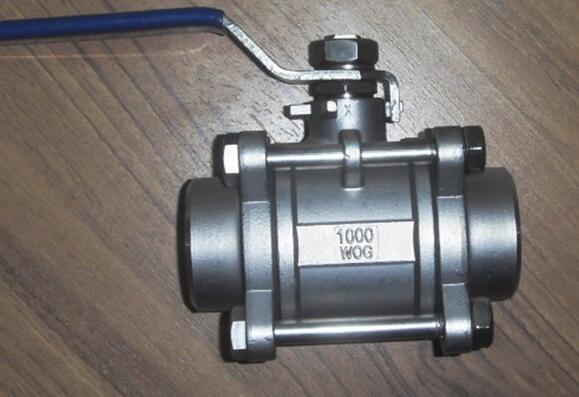

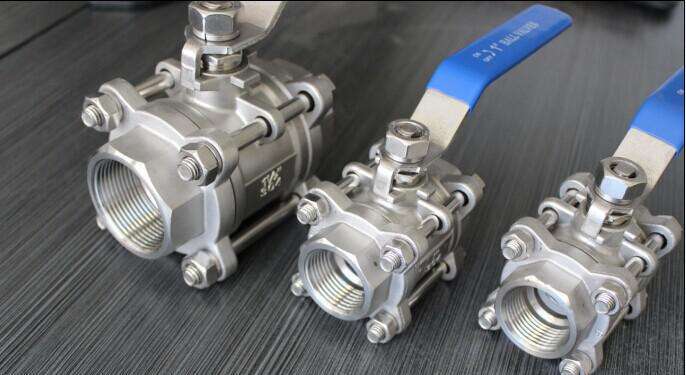

Q11F内螺纹三片式球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃(密封圈为增强聚四氟乙烯)或 -29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
技术参数：
①公称压力：1.6-6.4MPa
②适用稳定范围：-20～232℃～350℃
③适用介质：水、油、气及某些腐蚀性液体(W。O。G)
④螺纹类型：G。NPT。BSPT。BSP。DI259/2999
主要零部件材料：
|
零件名称 |
材质 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球体 |
不锈钢SS316 |
|
密封垫 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢SS316 |
|
阀体 |
不锈钢CF8M |
|
阀杆 |
不锈钢SS316 |
|
止推垫圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料压盖螺母 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不锈钢SS304 |
Q11F内螺纹三片式球阀试验压力及温度：
|
公称压力 |
900LB |
1500LB |
|
|
|
试验压力 |
强度试验 |
22.7 |
37.8 |
|
|
密封试验 |
16.7 |
28.1 |
||
|
气密试验 |
0 6 |
0.6 |
||
|
最高工作温度 |
尼龙 <80℃。PTFE |
|||
|
|
水、油品 |
|||
|
主要外型和连接尺寸 Main Extemal and Connecting Dimensions |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
