详细介绍

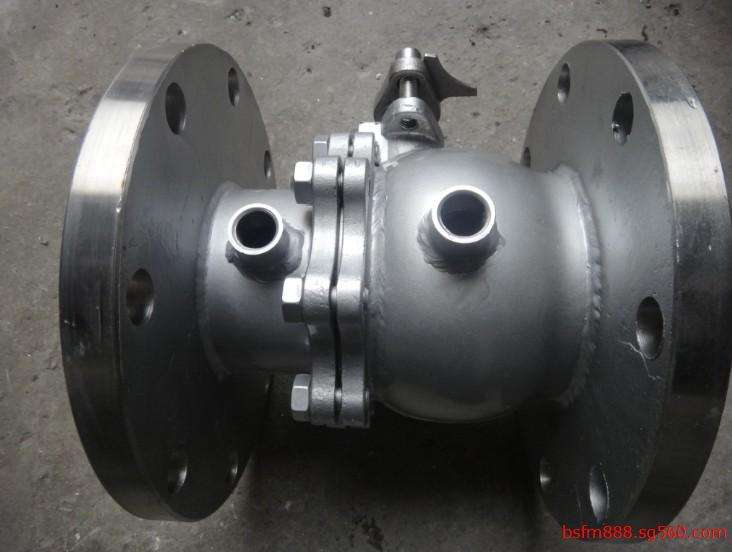

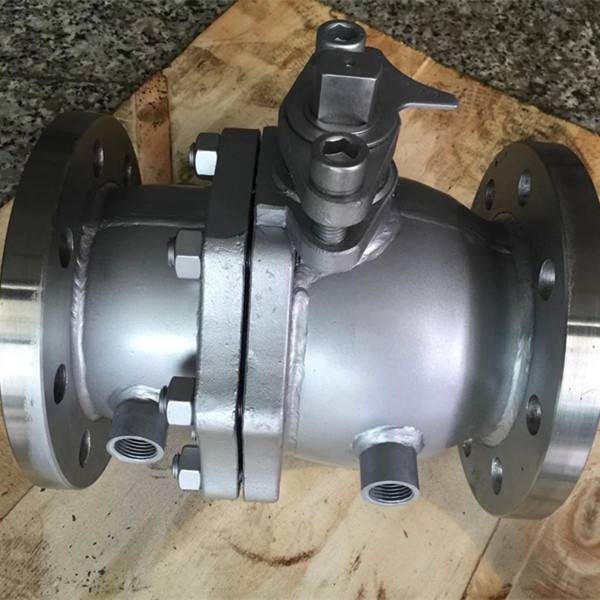

BQ41F/H保温夹套球阀具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
优点：
1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
制造标准：
|
设计标准 |
ASME B 16.34 GB/T 12224 |
|
结构长度 |
ASME B 16.10 GB/T 12221 |
|
连接法兰 |
ASME B 16.5 JB/T 79 |
|
驱动方 |
手动、电动、气 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
主要零部件材质：
|
序号 |
零件名称 |
材 质 |
|
|
GB |
ASTM |
||
|
1 |
夹套 |
25 |
A105 |
|
2 |
阀座 |
WCB |
A216-WCB |
|
3 |
阀体 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
|
|
5 |
球体 |
|
|
|
6 |
阀杆 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料压盖 Gland |
WCB |
A216-WCB |
BQ41F/H保温夹套球阀主要尺寸表：
|
压力
|
口径
|
L
|
D
|
D1
|
D2
|
B
|
Z-Φd
|
3-G
|
|
16
|
15
|
108
|
135
|
100
|
78
|
18
|
4-18
|
3-8
|
|
20
|
117
|
145
|
110
|
85
|
18
|
4-18
|
3-8
|
|
|
25
|
127
|
160
|
125
|
100
|
20
|
4-18
|
3-8
|
|
|
32
|
140
|
180
|
145
|
120
|
20
|
8-18
|
1/2
|
|
|
40
|
165
|
180
|
145
|
120
|
20
|
8-18
|
1/2
|
|
|
50
|
178
|
195
|
160
|
135
|
20
|
8-18
|
1/2
|
|
|
65
|
203
|
245
|
210
|
185
|
22
|
8-18
|
1/2
|
|
|
80
|
229
|
280
|
240
|
210
|
24
|
8-23
|
1/2
|
|
|
100
|
254
|
335
|
295
|
265
|
26
|
12-23
|
1/2
|
|
|
125
|
267
|
335
|
295
|
265
|
26
|
12-23
|
1/2
|
|
|
150
|
292
|
405
|
355
|
320
|
30
|
12-25
|
1/2
|
|
|
200
|
330
|
520
|
470
|
435
|
34
|
16-25
|
1/2
|
|
|
25
|
15
|
108
|
135
|
100
|
78
|
18
|
4-18
|
3-8
|
|
20
|
117
|
145
|
110
|
85
|
18
|
4-18
|
3-8
|
|
|
25
|
127
|
160
|
125
|
100
|
20
|
4-18
|
3-8
|
|
|
32
|
140
|
180
|
145
|
120
|
20
|
8-18
|
1/2
|
|
|
40
|
165
|
180
|
145
|
120
|
20
|
8-18
|
1/2
|
|
|
50
|
178
|
195
|
160
|
135
|
20
|
8-18
|
1/2
|
|
|
65
|
203
|
230
|
190
|
160
|
24
|
8-23
|
1/2
|
|
|
80
|
229
|
300
|
250
|
218
|
30
|
8-25
|
1/2
|
|
|
100
|
254
|
360
|
310
|
278
|
34
|
12-25
|
1/2
|
|
|
125
|
267
|
425
|
370
|
332
|
36
|
12-30
|
1/2
|
|
|
150
|
292
|
425
|
370
|
332
|
36
|
12-30
|
1/2
|
|
|
200
|
330
|
550
|
490
|
448
|
44
|
16-34
|
1/2
|
