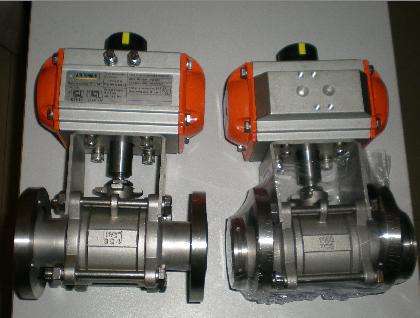

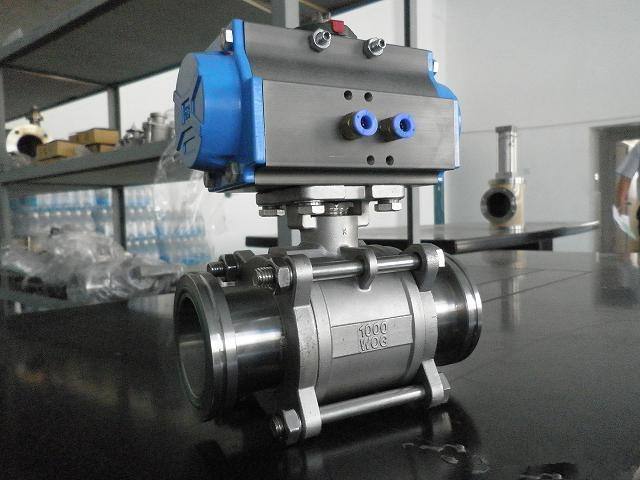

GUQ气动真空球阀

GUQ气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门,广泛适用各类气体,液体等正/负压力管道系统,符合GMP标准。

特点：

(1)、密封结构设计独特漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;

(2)、开关扭矩小,配置气动执行器小，工作稳定，可靠;

(3)、结构紧凑,重量轻,外形简洁、美观;

(4)、该阀既能适用高真空又能适用一定的正压力下使用由于球阀全通导又能达到超高真空要求,所以气动真空球阀也能适用于加速器真空系统。

快卸法兰连接尺寸(标准：GB4982)：

卫生级法兰连接尺寸(标准：ISO-2852)：

活套法兰连接尺寸(标准：GB6070)：

GUQ气动真空球阀主要性能：

(1)、漏率:1.3×10-9Pa.M3/S

(2)、压力范围:5×10-7Pa～0.6Mpa

(3)、工作温度:-30℃～+232℃

(4)、气源压力:0.4～0.6 Mpa

(5)、工作介质:水、蒸气、酸、碱

(6)、安装位置:任意

(7)、寿命:≥20000次

(8)、原理:采用气动执行器驱动阀杆转90°达到开关目的。

主要零件材料：

①阀体：304、316L;

②球体：316L;

③密封件：增强聚四氟乙烯

温馨提示：“GUQ气动真空球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-65445283 18930107251
