详细介绍

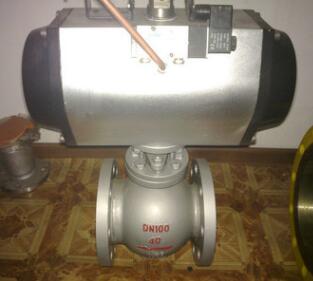

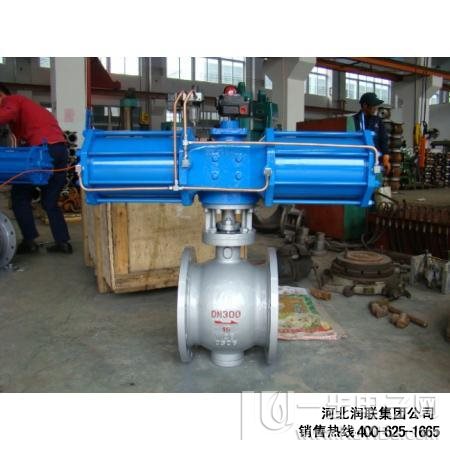

PQ647F/Y气动偏心半球阀利用偏心阀体、偏心球体和阀座、阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱 离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢 铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。是由角行程活塞式气动执行器和偏心半球阀组成，气动执行器可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转，亦可配置行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源实现开关操作，并送出二对无源触点信号指示阀门的开关。
主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|||
|
1 |
阀体/阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
2 |
球体 |
WCB+硬铬 |
1Cr18Ni9Ti 表面特殊处理 |
0Cr18Ni12Mo2Ti 表面特殊处理 |
25Cr2Mo1V 表面特殊处理 |
|
3 |
阀杆 |
20Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
4 |
阀座 |
Q235A+PTFE/堆焊 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr2Mo1V/PTFE |
|
5 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
6 |
螺栓 |
35CrmoA |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
7 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
主要执行器参数
|
执行器型号 |
GT、AT、ST、SR系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～ 70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
PQ647F/Y气动偏心半球阀主要外形连接尺寸
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
法兰式 |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
|
对夹式 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
|
|
H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
|
|
H1 |
293 |
312 |
317 |
360 |
393 |
423 |
482 |
568 |
610 |
755 |
/ |
/ |
|
|
A |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
/ |
/ |
|
|
PN1.6MPa法兰连接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
PN2.5MPa法兰连接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
