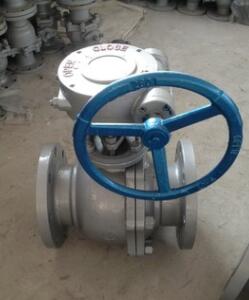

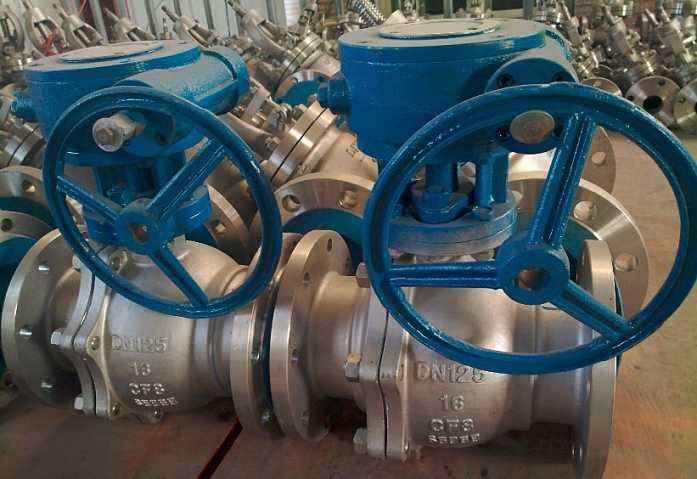

Q341F蜗轮法兰球阀是在原有的球阀阀杆上接止齿轮箱，只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。一般顺时针转动为打开，逆时针转动为关闭。
产品特点:
1、蜗轮带有刻度指示。
2、具有节流和控制流量之用。
3、阀座选用聚四氟乙烯，密封性能好。
4、只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
5、限位块上设有锁孔可锁定开关位置避免误操作，上有明显的开关量指针。
Q341F蜗轮法兰球阀技术规范:
|
设计依据 |
国标系列 |
美标系列 |
|
|
设计标准 |
GB/T12237 |
AP16D |
ANSI
B16.34 |
|
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI
B16.10 |
|
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI
B16.10 |
|
连接法兰 |
GB/T9113 |
ANSI
B16.5、B16.47 |
|
|
对焊端 |
GB/T12224 |
ANSI
B16.25 |
|
|
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
PN16 主要外形及结构尺寸(mm)
|
DN |
L |
D |
H |
重量/kg |
|
125 |
320 |
245 |
542 |
110 |
|
150 |
360 |
280 |
572 |
130 |
|
200 |
457 |
335 |
638 |
200 |
|
250 |
533 |
405 |
828 |
245 |
|
300 |
610 |
460 |
948 |
500 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
