详细介绍

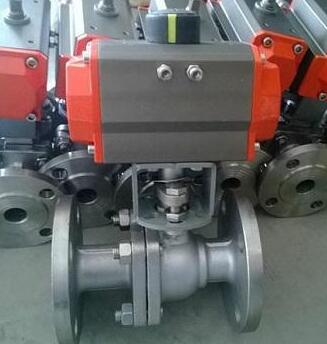

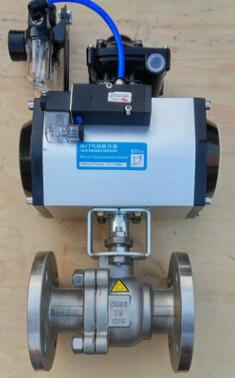

Q641F气动调节球阀是一种转角为90°的旋转类球阀，也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入 4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀 芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性 好、维修容易、安装方便、适应性强等优点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻 工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
产品特点:
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
Q641F气动调节球阀技术参数及性能指标
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
阀体形式 |
两段式铸造球阀 |
|||||||||||
|
连接形式 |
法兰式、焊接式、对夹式、螺纹式 |
|||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
流量特性 |
近似快开型 |
|||||||||||
|
动作范围 |
0～90° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||
|
回差 |
带定位器：小于全行程的2% |
|||||||||||
执行器参数
|
执行器型号 |
AT、ST、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要外形尺寸：
|
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GTE63 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GTD63/GTE83 |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GTD63/GTE83 |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GTD83/GTE110 |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GTE110 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GTD83/GTE110 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GTD110/GTE127 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GTD127/GTE127 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GTD127/GTE160 |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GTD160/GTE190 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GTD190/GTE210 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GTD210/AWS20 |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW18/AWS25 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
