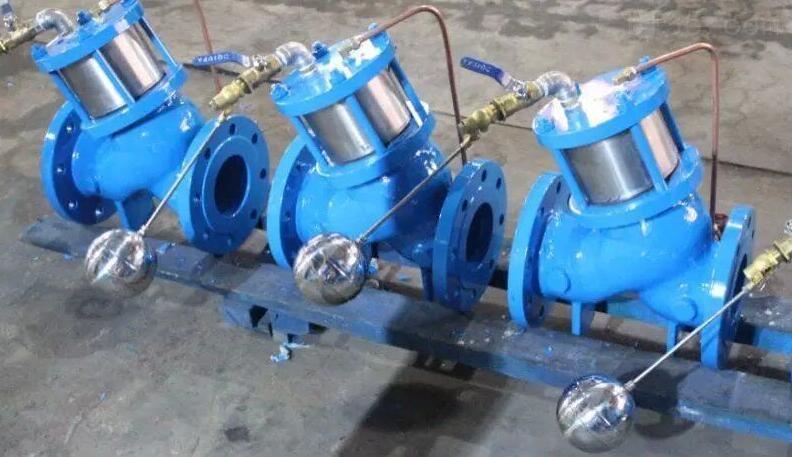

F745X隔膜式遥控浮球阀

F745X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球阀控制关闭进水口;当水位下降后，主阀由浮球阀控制打开进水口，向水池注水，实现自动补水。液位控制精确度高，不受水压干扰切关闭紧急，遥控浮球阀可随水池或水塔的高度及使用空间任意位置安装维护，调试，检查方便，使用寿命长。隔膜式阀门性能可靠。强度高，动作平稳适用于600口径以下的管道。

遥控浮球阀由主阀和浮球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。本产品直接利用浮球导阀进行液面控制，不需要其它装置和能源，结构简单，维护保养简便，控制不受水压影响，液面控制准确度高，密封可靠。

工作原理：

当管道从进水端给水时，由于球阀、浮球阀是常开的，水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池，主阀控制室不形成压力，主阀开启，水塔(池)供水。

当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室水压升高推动主阀关闭，供水停止。当水池水面下降后，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

工作特点：

1、控制液位精确，关闭严密可靠。主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，保持合适关闭力，密封寿命和可靠性高。

2、操作方便，无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。

3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

功能与用途：

安装在水塔、水池的进口端管路上，完成保持水塔、水池液面的规定高度的功能。

广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

F745X隔膜式遥控浮球阀主要技术参数：

主要零件材料：

F745X隔膜式遥控浮球阀安装示意图：
