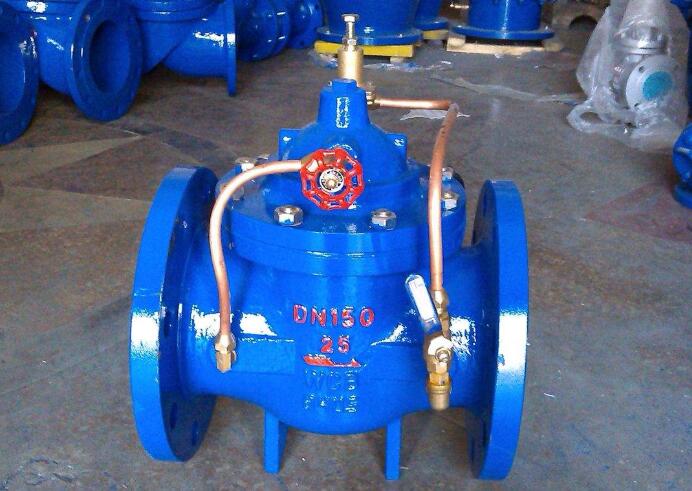

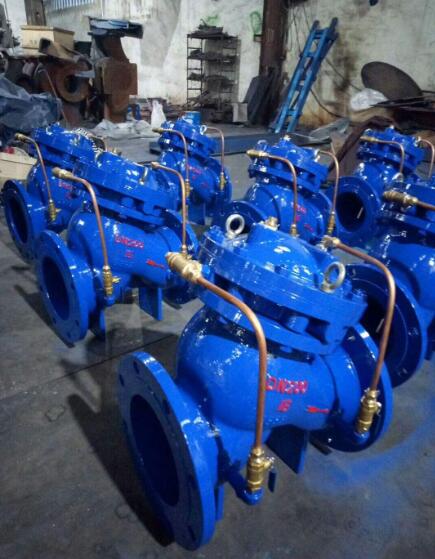

YX741X可调式减压稳压阀

YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构，利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。

可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

YX741X可调式减压稳压阀的工作原理

当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。

YX741X可调式减压稳压阀的特点

1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。

2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。

3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

可调式减压稳压阀一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能，YX741X可调式减压稳压阀广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

YX741X可调式减压稳压阀的技术参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

YX741X可调式减压稳压阀的安装示意图

YX741X可调式减压稳压阀的零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金/2Cr13
密封圈O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞（活塞型）	2Cr13
膜片（膜片型）	夹织物丁腈橡胶
浮球阀球阀	铜合金
过滤器	不锈钢

YX741X可调式减压稳压阀的连接尺寸结构图

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1150
H	300	337	467	520	580	640	778	889	1010	1037	1264	1294	1324	1600

YX741X可调式减压稳压阀的设计要点

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

( 6 )水利控制阀应设置在介质单向流动的管路上。

( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网≤位置 等存气段 应设置自动排气阀。

( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

( 10 )阀门安装前应做强度和严密性试验。

( 11 )阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍;

B、阀门的严密性试验压力为公称压力的1.5倍;

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

D、阀门试验持续时间按上表。
