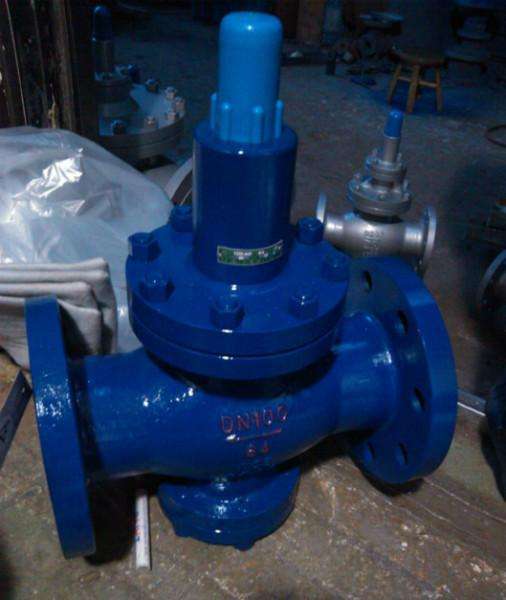

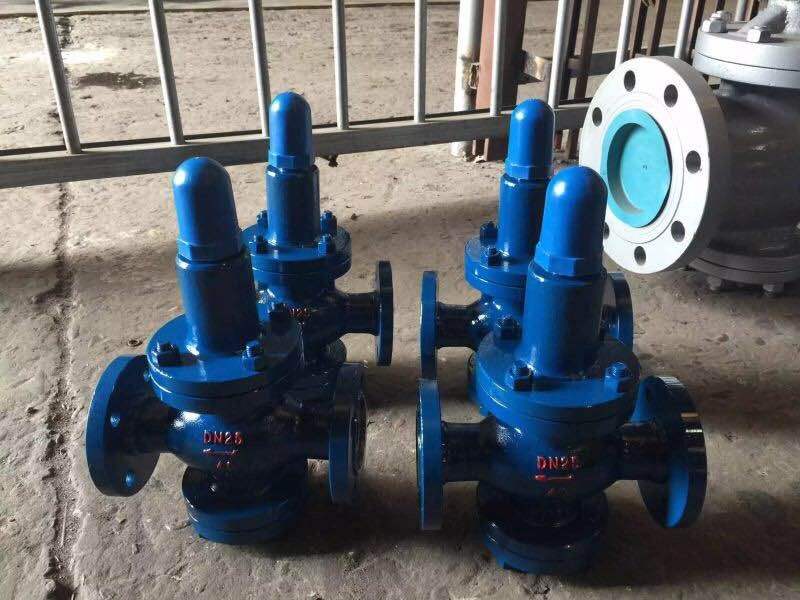

水用减压阀Y42X/F16C/25C/40C/64C/100C

Y42X水用减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

水用减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。

本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

Y42X水用减压阀主要技术参数和性能指标：

公称压力(Mpa)1.01.62.5

壳体试验压力(Mpa)*1.52.43.75

密封试验压力(Mpa)1.01.62.5

最高进口压力(Mpa)1.01.62.5

出口压力范围(Mpa)0.2-0.80.2-1.00.4-1.6

压力特性偏差(Mpa)△P2PGB12244-1989

流量特性偏差(Mpa)P2GGB12244-1989

渗漏量0

工作温度0℃-80℃

壳体试验不包括膜片、阀盖

Y42X水用减压阀主要零件材料：

零件名称零件材料

阀体 阀盖 底盖WCB

阀座2Cr13

阀瓣2Cr13

阀杆2Cr13

缸套2Cr13/25(镀硬铬)

活塞2Cr13

O型圈丁腈橡胶

密封圈丁腈橡胶

膜片夹织物丁腈橡胶

调节弹簧60Si2Mn

Y42X水用减压阀流量系数(Cv)：

DN1520253240506580100125150200250300350400500

Cv12.546.591625366410014025040057078010201500

Y42X水用减压阀外形尺寸(PN1.0-2.5)：

单位：mm

公称通径DN外 形 尺 寸

LHHl

1516022590

2016026598

25180265110

32200265110

40220320125

50250320125

65280325130

80310385160

100350385170

125400430200

150450430210

200500560240

250650690290

300800800335

350850880375

400900980405

4509001100455

5009501130465
