详细介绍

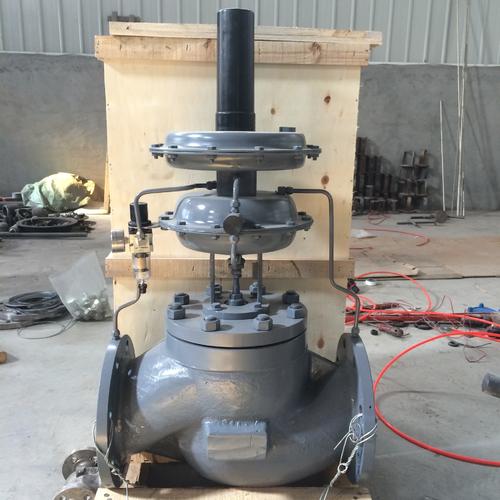

自力式减压阀ZZYP-16B/K产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20～300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
ZZYP自力式减压阀产品特点
自力式压力调节阀(蒸汽减压阀)无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制精确。
ZZYP 主要零件材料
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
ZZYP外形尺寸重量
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||
|
公称压力（MPa） |
1.6 2.5 4.0 6.4 |
|||||||||||||
|
压力调节范围（Mpa） |
15～50 40～80 60～140 120～220 160～220 200～260240～300 280～350 330～400 380～450 480～560 540～620600～700 680～800 780～900 880～1000 950～1500 1000～2500 |
|||||||||||||
|
流量特性 |
快开 |
|||||||||||||
|
调节精度% |
±5 |
|||||||||||||
|
使用温度（℃） |
≤350 |
|||||||||||||
|
1、允许泄漏量 |
硬密封（1/h） |
单座：≤10-4阀额定容量（IV）级；双座、套筒：≤5×10-4阀额定容量（II级） |
||||||||||||
|
软密封（1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||
|
2、减压比 |
zui大 |
10 |
||||||||||||
|
zui小 |
1.25 |
|||||||||||||
【ZZYP主要零件材质】
| 零件名称 | 材质 |
| 阀体 | WCB/CF8 |
| 阀芯 | 304SS |
| 阀座 | 304SS |
| 阀杆 | 304SS |
| 橡胶膜片 | 耐油橡胶 |
| 膜盖 | A4 |
| 填料 | 聚四氟乙烯/柔性石墨 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
