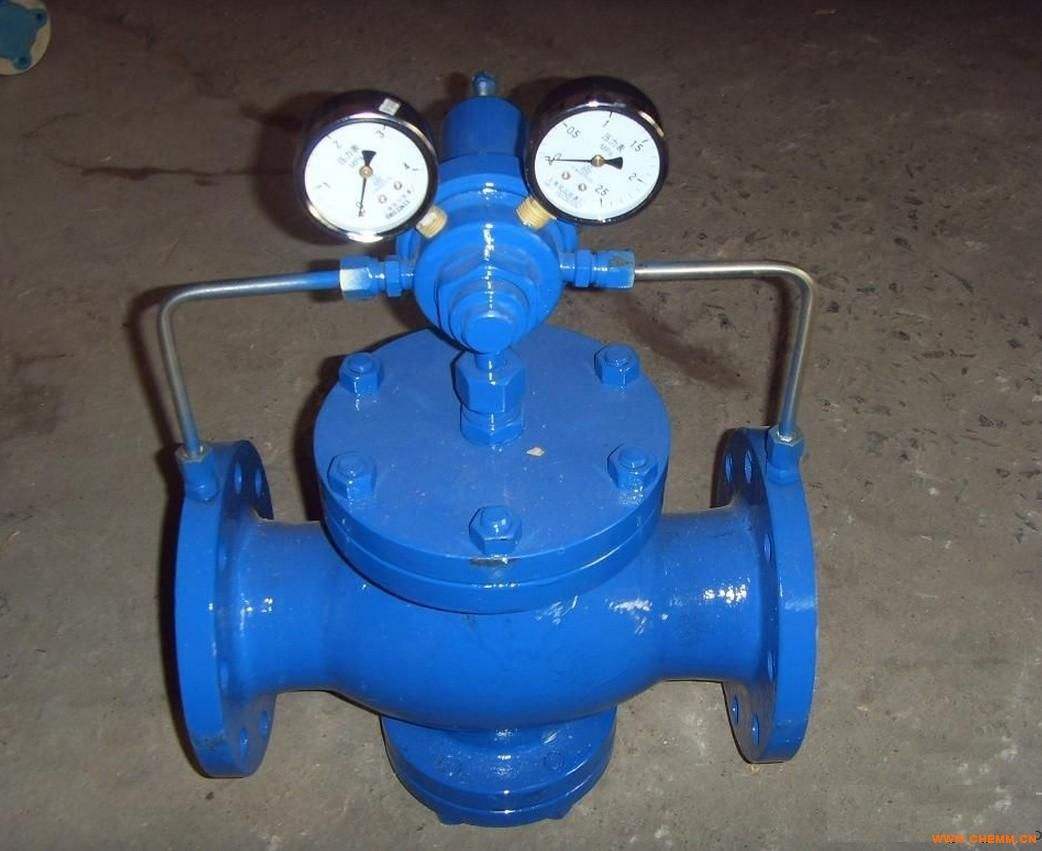

气体减压阀YK43F-16C/25C/40C/64C/100C

气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体。

YK43F安装和使用

1、 安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。

2、 减压阀应安装便于操作和维修的地方，并且必须直立安装在水平管路上，应注意使管路中介质的流向与阀体上箭头所示方向*，切勿装反。

3、 减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力(以阀后表压为准)，调整好后，将锁紧螺母背紧，拧上防护罩。

4、 减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。

5、 安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。

6、 减压阀进口还要装汽水分离器和疏水阀，减压阀出口也要装疏水阀。

YK43F压力等级：

公称压力(Mpa)1.62.54.06.410.016.0

壳体试验压力(Mpa)*2.43.756.09.615.024

密封试验压力(Mpa)1.62.54.06.410.016.0

zui高进口压力(Mpa)1.62.54.06.410.016.0

出口压力范围(Mpa)0.1-1.00.1-1.60.1-2.50.5-3.50.5-3.50.5-4.5

压力特性偏差(Mpa)△P2PGB12246-1989

流量特性偏差(Mpa)P2GGB12246-1989

zui小压差(Mpa)0.150.150.20.40.81.0

渗漏量X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989

*：壳体试验不包括膜片、顶盖

YK43F主要材料

零件名称零件材料

阀体阀盖底盖WCB/FCB*

阀座阀盘2Cr13/304*

缸套2Cr13/25(镀硬铬)/304*

活塞2Cr13/铜合金/铜合金*

活塞环合金铸铁/对位聚苯*

导阀座导阀杆2Cr13/304*

膜片1Cr18Ni9Ti

主阀导阀弹簧50CrVA

调节弹簧60Si2Mn

密封垫(X/F型号)橡胶/聚四氟乙稀

导阀体导阀盖25/304*

*：用于氧气介质时的材料

YK43F流量参数

DN1520253240506580100125150200250300350400500

Cv12.546.591625366410014025040057078010201500

YK43F外形尺寸(PN1.6-4.0)： 单位：mm

公称通径DN外形尺寸

LHHl

1.6/2.5MPa4.0MPa

1516018029090

2016018030098

25180200300110

32200220300110

40220240320125

50250270320125

65280300325130

80310330365160

100350380365170

125400450475200

150450500475210

200500550515240

250650560290

300800705335

350850745375

400900780405

450900730455

500950835465
