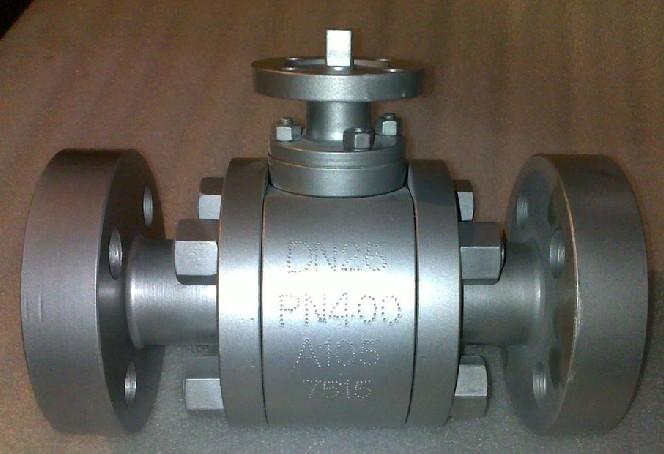

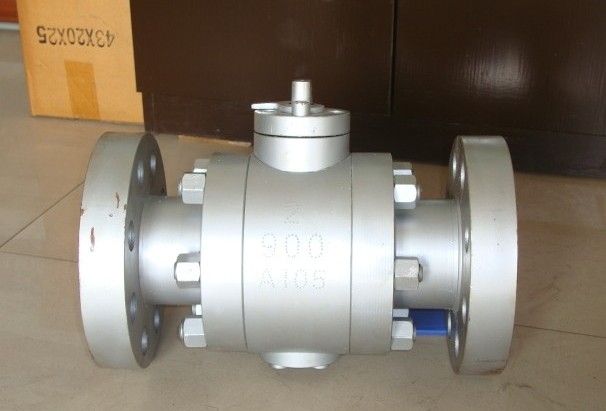

Q41F/N手动法兰高压球阀靠旋转阀杆来使阀门畅通或闭塞。该阀设计结构紧凑、体积小。采用锻钢阀体，密封环为自润滑工程塑料，耐高压，密封性能好，手把搬动灵活舒适。球阀芯及阀体内外表面均做防腐处理。适用于各种油类及水基乳化液为介质的液压系统。可用于高、中、低压系统管道做为手动开关阀使用。
主要性能规范
|
公称压力PN |
16 |
32 |
MPa |
|
强度试验压力PT |
24 |
48 |
MPa |
|
低压密封试验力 |
0.6 |
MPa |
|
|
高压密封试验力 |
17.6 |
35.2 |
MPa |
|
适用介质 |
水、油品、蒸汽 |
||
|
适用温度 |
-40～120℃ |
||
主要零件材料
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
尼龙 |
尼龙 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
O形圈 |
四氟 |
四氟 |
|
双头螺栓 |
35CrMoA |
A193-B7 |
Q41F/N手动法兰高压球阀特点：
1、结构简单、体积小、重量轻。
2、流体阻力小，全通径的基本没有流阻。
3、可用于高、中、低压系统管道做为手动、气动或电动使用。
4、密封面材料广泛使用各种塑料，密封性好，能实现完全密封。
5、具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
主要连接尺寸:
|
公称 |
公称 |
主要尺寸 |
||||||||||||||
|
L |
L1 |
D |
D1 |
H |
W |
M |
D2 |
b |
Z-Φd |
|||||||
|
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
||||||
|
16.0 （800LB） |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
62 |
70 |
95 |
100 |
60 |
23 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-18 |
|
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
77 |
95 |
105 |
115 |
68 |
36 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-18 |
|
|
32 |
300 |
230 |
100 |
110 |
115 |
150 |
80 |
43 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-18 |
|
|
40 |
350 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-26 |
|
|
50 |
400 |
330 |
130 |
140 |
165 |
200 |
115 |
61 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-26 |
|
|
65 |
490 |
360 |
140 |
150 |
200 |
225 |
145 |
80 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-29 |
|
|
80 |
580 |
380 |
150 |
160 |
225 |
270 |
170 |
105 |
200 |
200 |
600 |
M100×3 |
94 |
50 |
6-33 |
|
|
100 |
620 |
430 |
178 |
188 |
260 |
320 |
195 |
118 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-36 |
|
|
32.0 （2500LB） |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
62 |
70 |
105 |
100 |
68 |
23 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-18 |
|
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
77 |
95 |
115 |
115 |
80 |
36 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-18 |
|
|
32 |
300 |
230 |
100 |
110 |
165 |
150 |
115 |
43 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-22 |
|
|
40 |
350 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-26 |
|
|
50 |
400 |
330 |
130 |
140 |
200 |
200 |
145 |
61 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-29 |
|
|
65 |
490 |
360 |
140 |
150 |
225 |
225 |
170 |
80 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-33 |
|
|
80 |
580 |
380 |
150 |
160 |
260 |
270 |
195 |
105 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-36 |
|
|
100 |
620 |
430 |
178 |
188 |
300 |
320 |
235 |
118 |
245 |
245 |
800 |
M155×4 |
135 |
65 |
8-36 |
|
