详细介绍

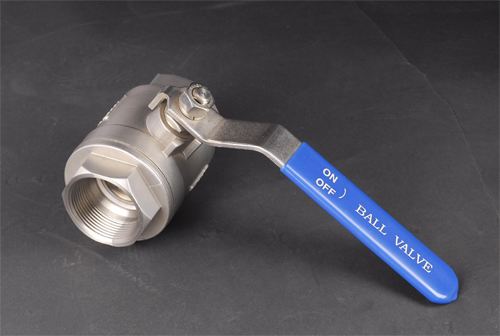

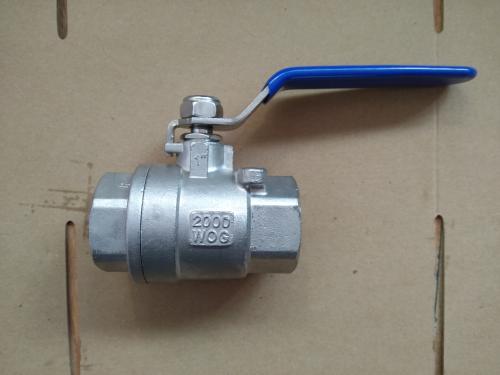

Q11F内螺纹二片式球阀技术参数：
①公称压力：1.6-6.4MPa
②适用稳定范围：-20～232℃～350℃
③适用介质：水、油、气及某些腐蚀性液体(W。O。G)
④螺纹类型：G。NPT。BSPT。BSP。DI259/2999
主要零部件材料：
|
零件名称 |
材质 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球体 |
不锈钢SS316 |
|
密封垫 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢SS316 |
|
阀体 |
不锈钢CF8M |
|
阀杆 |
不锈钢SS316 |
|
止推垫圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料压盖螺母 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不锈钢SS304 |
Q11F内螺纹二片式球阀主要连接尺寸及重量
|
SIZE
|
D
|
L
|
H
|
W
|
WEIGHT(KG)
|
|
|
1000PSI
|
1/4″
|
11.6
|
57
|
49
|
120
|
0．340
|
|
3/8″
|
12．7
|
57
|
49
|
120
|
0．320
|
|
|
1/2″
|
15
|
63．5
|
51
|
120
|
0．370
|
|
|
3/4″
|
20
|
75
|
58
|
130
|
0．645
|
|
|
1″
|
25
|
89
|
70
|
154
|
1．025
|
|
|
1－1/4″
|
32
|
99
|
80
|
154
|
1．560
|
|
|
1－1/2″
|
38
|
118
|
88
|
185
|
2．215
|
|
|
2″
|
50．8
|
136
|
97
|
185
|
3．760
|
|
|
2－1/2″
|
65
|
162
|
150
|
250
|
5．800
|
|
|
3″
|
80
|
190
|
160
|
250
|
11．920
|
|
|
2000PSI
|
1/4″
|
9．5
|
57
|
50
|
120
|
0．44
|
|
3/8″
|
9．5
|
57
|
50
|
120
|
0．42
|
|
|
1/2″
|
12．7
|
63．5
|
52
|
120
|
0．48
|
|
|
3/4″
|
17．4
|
76
|
60
|
130
|
0．84
|
|
|
1500PSI
|
1″
|
22．2
|
89
|
73
|
154
|
1．33
|
|
1－1/4″
|
27
|
103
|
83
|
154
|
2．03
|
|
|
1－1/2″
|
31．8
|
118
|
90
|
185
|
2．88
|
|
|
2″
|
3801
|
142
|
100
|
185
|
4．89
|
温馨提示：“Q11F内螺纹二片式球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
