详细介绍

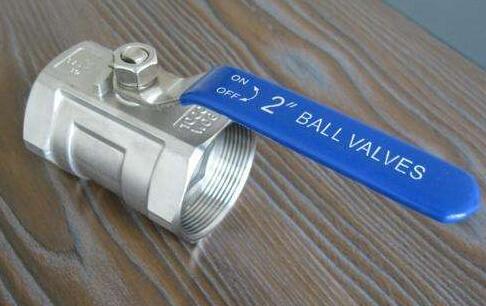

Q11F一片式球阀在管路中主要用来做切断、分配和改变介质的流动方向,球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
技术参数：
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型：G。NPT。BSPT。BSP。DI259/2999.
主要零部件材料：
|
零件名称 |
材质 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球体 |
不锈钢SS316 |
|
密封垫 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢SS316 |
|
阀体 |
不锈钢CF8M |
|
阀杆 |
不锈钢SS316 |
|
止推垫圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料压盖螺母 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不锈钢SS304 |
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1/4"
|
1/2"
|
2"
|
|
D
|
5.0
|
7.0
|
9.2
|
12.5
|
15.0
|
20.0
|
24.5
|
32
|
|
L
|
40
|
45
|
56.5
|
60
|
72
|
78
|
85
|
100
|
|
H
|
35
|
37
|
43.5
|
47
|
50
|
57
|
69
|
74.5
|
|
E
|
64
|
70
|
90
|
90
|
103
|
103
|
127
|
127
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
