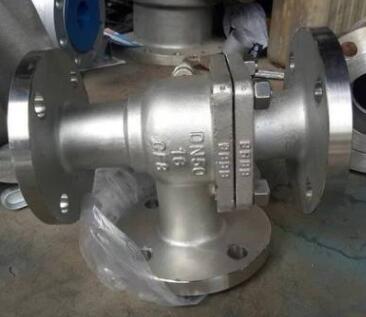

L型三通球阀在结构上采用一体化结构，4面阀座的密封型式，可靠性高，设计实现了轻量化，使用寿命长，流通能力大，阻力小。三通L型球阀有T型和L型。T型球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
特点：
设计标准: GB/ T12237—1989, DIN 3357/ 1, API 608
法兰标准: GB/ T9113.1, JB/ T 79, DIN 3202, JIS B2002, ASME B16.10
结构标准: GB/ T12221—1989, DlN 3202, JlS B2002, ASME 16.10
检验标准: GB/ T13927 DlN 3230/ 3, API 598 JIS B 2003
用途和性能规范：
本阀适用于工作温度≤150℃的水、蒸汽或油类介质的管路上，
用来转换流向及接通或截断路中介质
L型三通球阀主要零件材料：
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺栓 |
35CrMoA |
A193-B7 |
PN1.6MPa连接尺寸和外形：
|
型号 |
公称通径 |
尺寸(mm) |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
Q44F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
