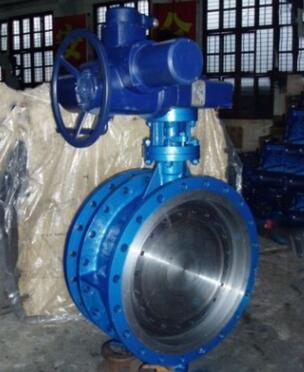

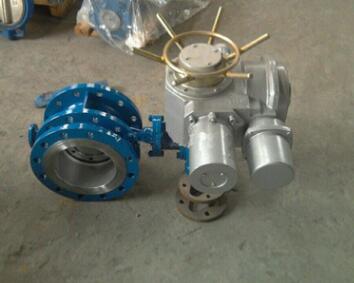

SD943X/H电动伸缩蝶阀

SD943X/H电动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

制造标准：

设计标准：GB/T12238-1989

法兰连接尺寸：GB/T9113.1-2000;GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000

压力试验：GB/T13927-1992;JB/T9092-1999

执行机构

1.电源：电机为三相交流，380V(特殊订货660V、440V或220V)，50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。

2.环境温度：-20—+60℃(特殊订货-60—+80℃)

3.相对温度：≤90%(25℃时)

4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性　　气体混合物。

5. 防护等级：户外型和防爆型为IP55(可订制IP67)。

6. 工作制：为短时10分钟(可订制30分钟)。

主要技术参数：

SD943X/H电动伸缩蝶阀主要零件的材质：

主要连接尺寸

注：

1.以上蝶阀的密封试验压力DN50~DN800为1.0MPa;DN900~DN1000为0.6MPa;DN1200~DN2000为0.25MPa。

2.如工作压力超过1.0MPa建议选用三偏心蝶阀。

3.以上蝶阀的连接尺寸均按1.0MPa标准制造;如特殊需要，订货时应注明。
