详细介绍

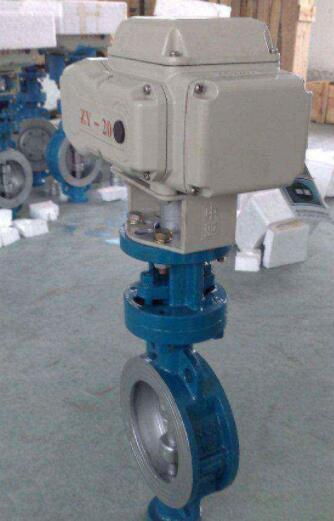

ZDRW电动调节蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
执行机构
3610R系列电动执行器，是以AC220单相交流电源作为驱动电源，接受来自DCS、PLC系统或调节仪表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信号的全电子式执行机构，该执行机构具备动作切换功能以及开度信号功能和手动等功能。大口径蝶阀一般采用380VAC电动执行器，国内品牌如上海澳托克，扬州电力，天津二通等;国外品牌有英国罗托克、法国伯纳德、德国西博思(西门子)等。
生产制造采用标
|
设计标准 |
GB/T12238-1989、JB/T8527-1997、GB/T4213-2008 |
|
法兰连接尺寸 |
JB/T79.1(2)-94、GB/T9113.1(2)-2000 |
|
结构长度 |
GB/T12221-2005 |
|
压力试验 |
GB/T13927-1992;JB/T9092-1999 |
主要技术参数
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
流量系数 (CV) |
95 |
175 |
270 |
375 |
740 |
1400 |
2100 |
3250 |
4680 |
6200 |
8100 |
11000 |
15800 |
21000 |
29000 |
38000 |
|
|
转角(α°) |
90° |
||||||||||||||||
|
工作电压 |
220VAC、380VAC |
||||||||||||||||
|
工作温度范围℃ |
-40~250 |
||||||||||||||||
|
输入信号 |
4~20mADC、220VAC、24VDC |
||||||||||||||||
|
公称压力（MPa） |
1.6、4.0、6.4 |
||||||||||||||||
|
连接形式及标准 |
对夹式、法兰式 |
||||||||||||||||
|
阀体材料 |
ZG25、304、316、316L |
||||||||||||||||
|
阀芯材料 |
304、316、316L |
||||||||||||||||
|
阀座材料 |
304、316、F4 |
||||||||||||||||
|
流量特性 |
近似等百分比 |
||||||||||||||||
|
泄漏等级 |
V、VI |
||||||||||||||||
ZDRW电动调节蝶阀外形尺寸及重量
单位：mm
|
公称通径 |
结构长度L |
外形尺寸 |
连接尺寸PN1.6MPa |
参考重量 |
||||
|
DN |
法兰式 |
对夹式 |
H |
H |
D |
D1 |
Z-d |
（kg） |
|
50 |
108 |
43 |
112 |
530 |
165 |
125 |
4-18 |
19 |
|
65 |
112 |
46 |
115 |
530 |
185 |
145 |
4-18 |
22 |
|
80 |
114 |
49 |
120 |
565 |
200 |
160 |
8-18 |
25 |
|
100 |
127 |
56 |
138 |
600 |
220 |
180 |
8-18 |
28 |
|
125 |
140 |
64 |
164 |
640 |
250 |
210 |
8-18 |
43 |
|
150 |
140 |
70 |
185 |
705 |
285 |
240 |
8-22 |
50 |
|
200 |
152 |
71 |
200 |
775 |
340 |
295 |
12-22 |
64 |
|
250 |
165 |
76 |
243 |
945 |
405 |
355 |
12-26 |
99 |
|
300 |
178 |
83 |
250 |
1070 |
160 |
410 |
12-26 |
130 |
|
350 |
190 |
92 |
280 |
1140 |
520 |
470 |
16-26 |
188 |
|
400 |
216 |
102 |
305 |
1210 |
580 |
525 |
16-30 |
270 |
|
450 |
222 |
114 |
350 |
1335 |
640 |
585 |
20-30 |
350 |
|
500 |
229 |
127 |
380 |
1415 |
715 |
650 |
20-33 |
375 |
|
600 |
267 |
154 |
445 |
1605 |
840 |
770 |
20-36 |
560 |
|
700 |
292 |
165 |
480 |
1844 |
910 |
840 |
24-36 |
610 |
|
800 |
318 |
190 |
530 |
2040 |
1025 |
950 |
24-39 |
880 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
