详细介绍

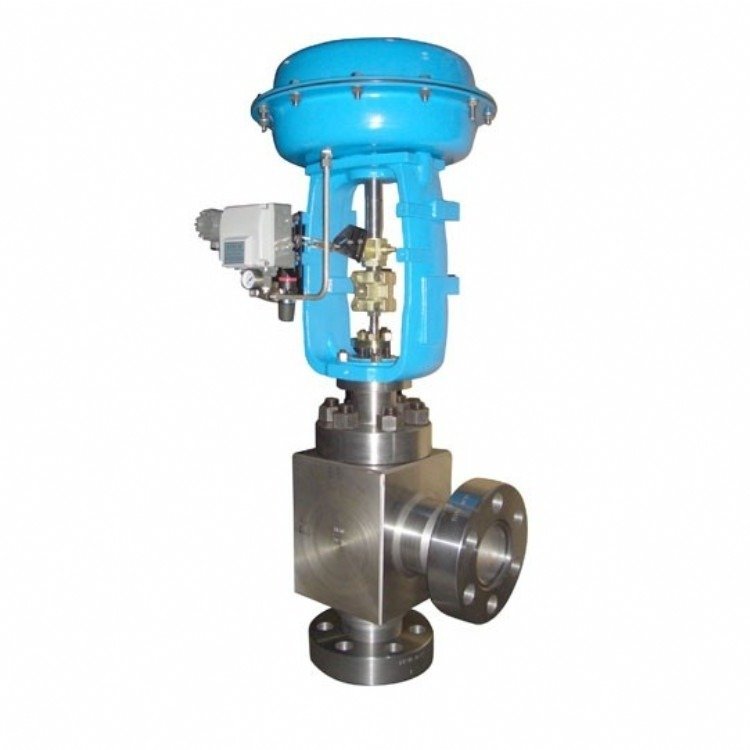

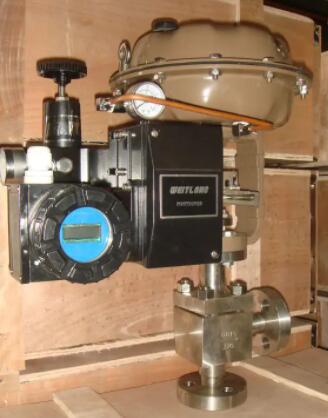

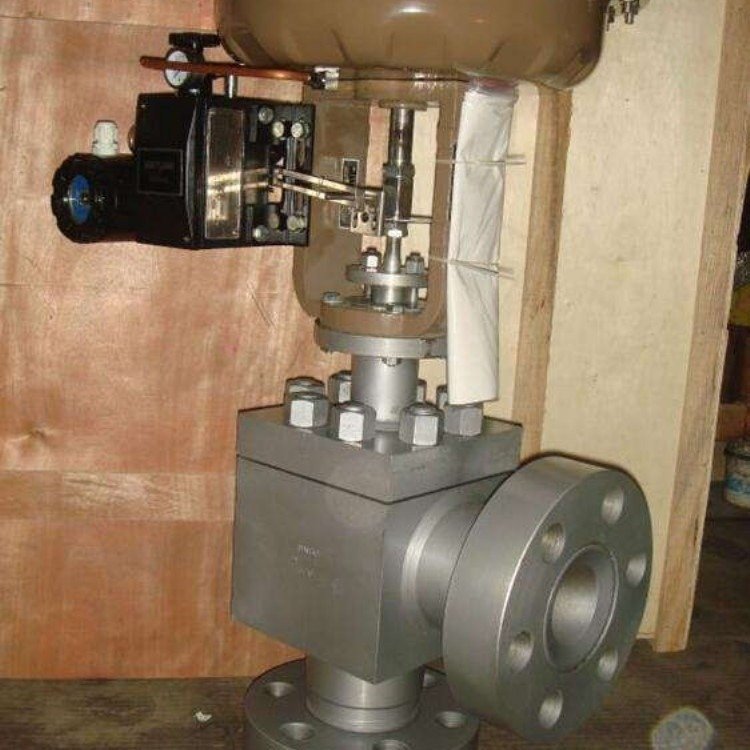

ZMAS气动薄膜高压角型调节阀是为高压系统使用的一种阀门。与气动或电动(配用电--气转换器)调节仪表等连接后，应用于化肥、石化、电站、轻工等行业中作生产过程的自动调节和远程控制。气动薄膜高压角形调节阀采用改变讯号压力来变化阀门的流能截面，从而达到介质流量的改变，完成对所需参数(如压力、流量、温度、液位等)的调节。
【一】ZMAS气动薄膜高压角型调节阀主要性能技术参数：
|
公称通径 |
PN320 |
6 |
10 |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|||||||||||||||||||||||
|
PN220 |
||||||||||||||||||||||||||||||||||
|
阀座直径(mm) |
3 |
4 |
6 |
4 |
6 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
||
|
额定流量系数C |
0.4 |
0.1 |
0.4 |
0.1 |
0.4 |
1.0 |
1.6 |
2.5 |
0.4 |
1.0 |
1.6 |
2.5 |
0.4 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
8 |
6.3 |
10 |
16 |
10 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
||
|
允许压差 |
输入信号 |
|
320 |
200 |
320 |
200 |
80 |
320 |
200 |
80 |
40 |
20 |
80 |
40 |
16 |
4 |
4 |
16 |
4 |
6 |
16 |
25 |
1 |
16 |
0.6 |
|||||||||
|
|
220 |
160 |
|
220 |
160 |
64 |
40 |
140 |
64 |
25 |
64 |
16 |
25 |
8 |
20 |
6 |
10 |
4 |
6 |
2.5 |
||||||||||||||
|
输入信号 |
|
320 |
320 |
160 |
100 |
320 |
160 |
64 |
160 |
35 |
64 |
20 |
55 |
16 |
30 |
10 |
16 |
6 |
||||||||||||||||
|
|
320 |
220 |
200 |
110 |
220 |
200 |
70 |
200 |
45 |
70 |
25 |
70 |
20 |
35 |
14 |
20 |
8 |
|||||||||||||||||
|
流量特性 |
直 线 |
直线，等百分比 |
||||||||||||||||||||||||||||||||
|
配用执行机构型号 |
ZMA(B)-1 |
ZMA(B)-3 |
ZMA(B)-4 |
ZMA(B)-5 |
||||||||||||||||||||||||||||||
|
有效面积cm2 |
200 |
400 |
630 |
1000 |
||||||||||||||||||||||||||||||
|
行 程mm |
10 |
16 |
25 |
40 |
||||||||||||||||||||||||||||||
|
作用方式 |
气开式，气关式 |
|||||||||||||||||||||||||||||||||
|
工作温度℃ |
-40～+250 |
|||||||||||||||||||||||||||||||||
|
信号压力 |
0.02～0.10(标准信号) 0.04～0.20 0.06～0.18 |
|||||||||||||||||||||||||||||||||
|
说明 |
额定流量系数和流量特性以底进行为标准。 |
|||||||||||||||||||||||||||||||||
【二】ZMAS气动薄膜高压角型调节阀主要零件材料：
|
零件名称 |
阀体 |
阀杆 |
阀芯 |
阀座 |
填料 |
压缩弹簧 |
波纹薄膜 |
|
材料 |
40锻钢 |
2Cr13 |
2Cr13或堆 |
2Cr13或堆 |
V形 |
60Si2Mn |
丁睛橡胶 |
【三】ZMAS气动薄膜高压角型调节阀主要技术指标：
|
序号 |
项目 |
单位 |
不带定位器 |
带定位器 |
|
|
1 |
基本误差 |
％ |
±4 |
±1 |
|
|
2 |
回差 |
％ |
2.5 |
1 |
|
|
3 |
死区 |
％ |
1.5 |
0.1 |
|
|
4 |
允许泄漏量 |
％ |
为C值的0.01％，对C≤4.Q泄≈0 |
||
|
5 |
额定流量系数Kv偏差 |
C≤4 |
％ |
±15 |
|
|
流量特性误差 |
C>4 |
％ |
±10 |
||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
