详细介绍

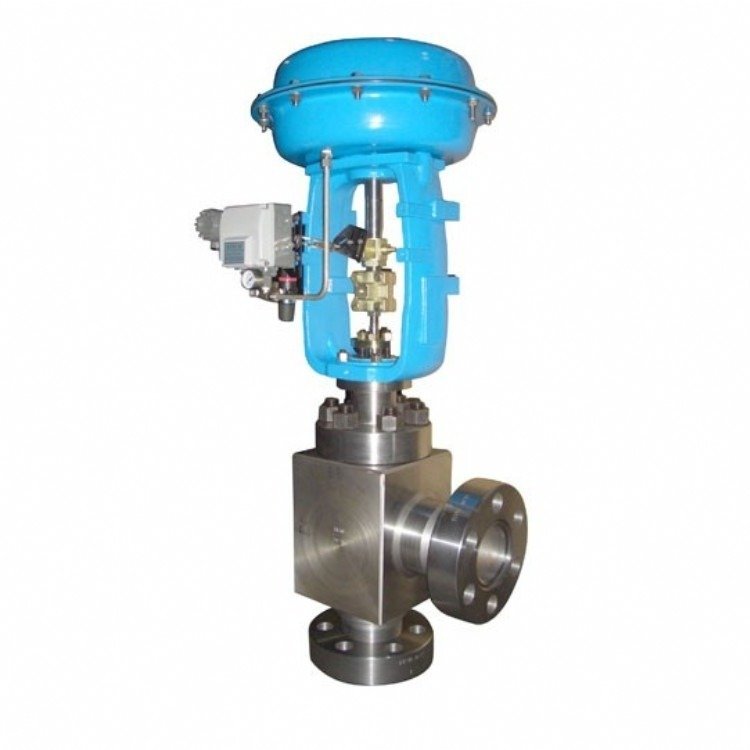

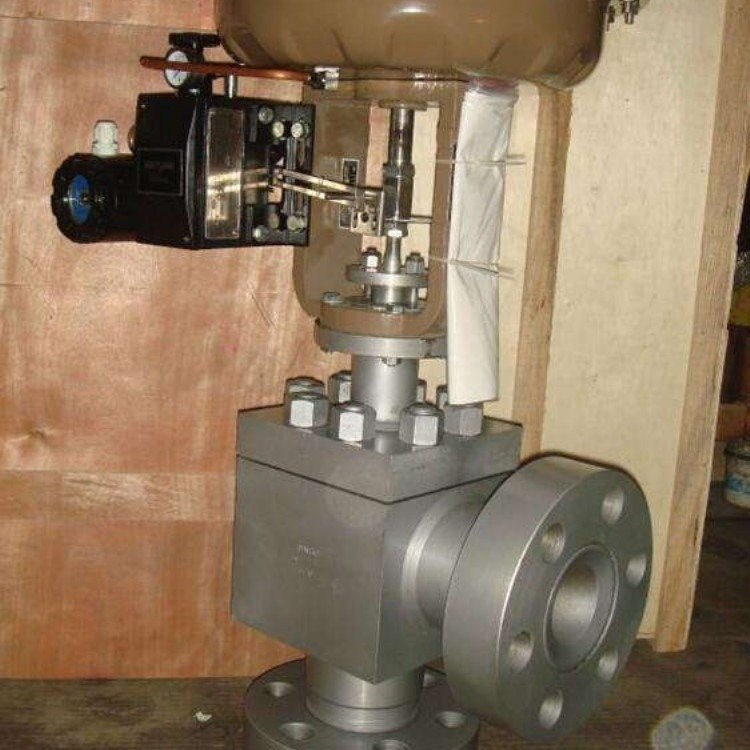

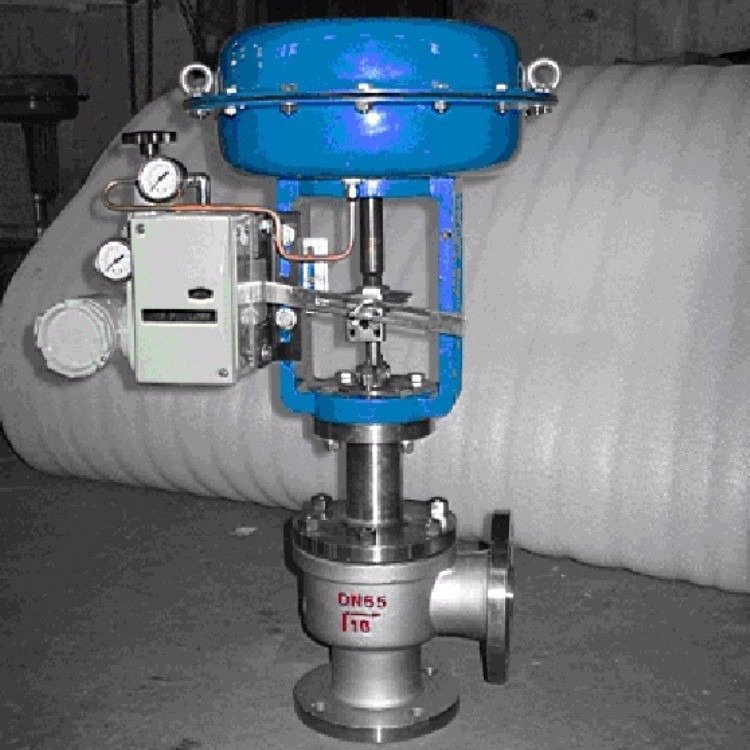

ZDLS电子式电动角形高压调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
ZDLS电子式电动角形高压调节阀主要参数(DN06-DN200)：
|
公称通径(mm) |
6 |
10 |
15 |
25 |
|||||||||||||||
|
阀座直径(mm) |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
|
流量系数Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
|
|
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
|
|
0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称通径(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
阀座直径(mm) |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
|
流量系数 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
|
可调范围 |
Kv值<18时 R=20：1；Kv值>18时 R=30：1 |
||||||||||||||||||
|
公称压力 |
1.6、4.0、6.4、10、16、22、32MPa |
||||||||||||||||||
|
阀芯形式 |
套筒导向单座柱塞型阀芯 |
||||||||||||||||||
|
流量特性 |
直线 |
||||||||||||||||||
|
作用形式 |
电开式、电关式 |
||||||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，450～600℃ |
||||||||||||||||||
|
法兰标准 |
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 |
||||||||||||||||||
|
控制信号 |
4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关) |
||||||||||||||||||
|
电源 |
S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关) |
||||||||||||||||||
ZDLS电子式电动角形高压调节阀主要参数(DN20-DN300)：
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可调范围 |
30：1 |
|||||||||||||||
|
公称压力 |
标准产品1.6、4.0、6.4MPa； |
|||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，450～600℃ |
|||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
|||||||||||||||
注：工作温度、公称压力、公称通径超出列表范围的产品可洽解决。
技术性能指标：
泄漏率： IV 级，小于额定流量的10-4
回差：配3610L 执行机构为2.0%;配PSL执行机构为 1.0%
基本误差：配3610L执行机构为±2.5%;配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。
零部件材料：
阀体材质：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
