详细介绍

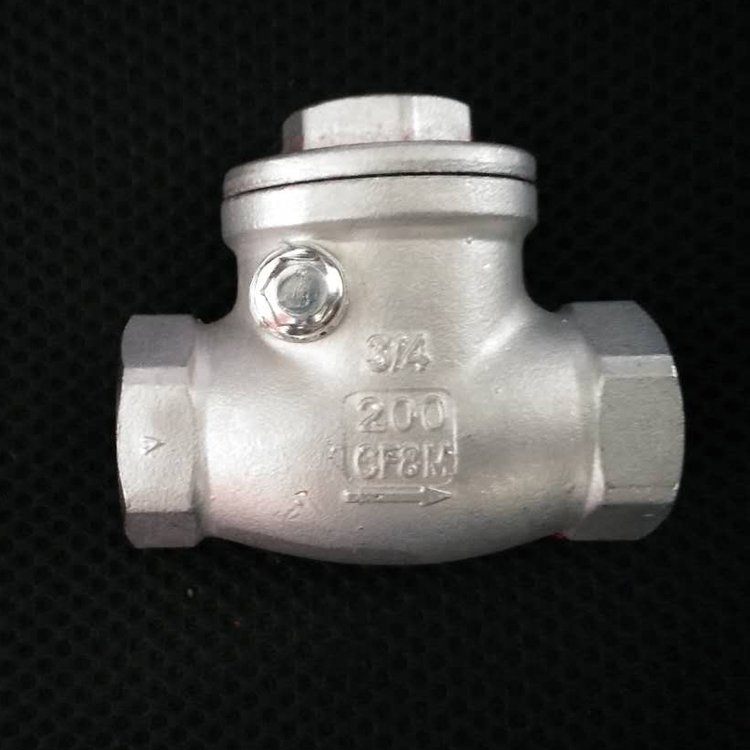

H14W内螺纹旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
技术参数：
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型：G·NPT.BSPT.BSP DIN259/2999
H14W内螺纹旋启式止回阀主要零件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
摇杆插销 |
不锈钢316/304 |
|
4 |
阀瓣 |
不锈钢CF8M/CF8 |
|
5 |
螺塞 |
不锈钢316/304 |
|
6 |
螺塞垫片 |
聚四氟乙烯PTFE |
H14W内螺纹旋启式止回阀连接尺寸及重量：
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
