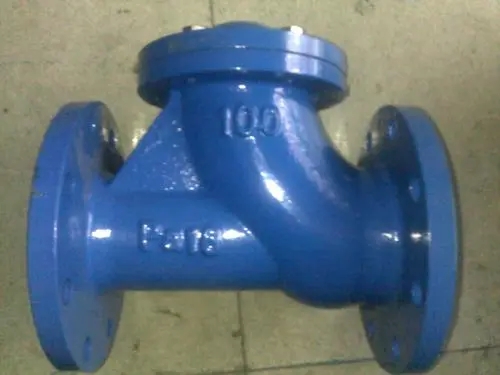

HQ41X球形止回阀采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。
阀体采用全水流通道，流量大，阻力小，水龙头损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。
性能特点：
具有流量大、阻力小之、密封性能好、寿命长耐用、不产生水锤的优点，可水平安装，也可垂直安装。
HQ41X球形止回阀主要技术参数：
|
公称压力 |
阀门压力试验 |
阀门结构长度 |
阀门标志 |
工作温度 |
适用介质 |
|
1.0～2.5 |
GB/T13927-92 |
GB/T1221-89 |
GB/T1220-89 |
≤80℃ |
水、油及非腐蚀性液体 |
|
型号 |
公称压力MPa |
试验压力PSMPa |
工作温度℃ |
|
|
壳体 |
密封 |
|||
|
HQ41X-10/16 |
1.0 |
1.5 |
1.1 |
≤80 |
|
1.6 |
2.4 |
1.76 |
||
主要零部件：
|
零件名称 |
材质 |
|
阀体、阀盖 |
球铁、铸钢 |
|
球架、档板 |
球铁、铸钢 |
|
球体 |
碳钢包橡胶 |
HQ41X球形止回阀结构图及主要外形尺寸：
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L mm |
216 |
241 |
293 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
|
H mm |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
|
连接尺寸 |
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准 |
|||||||||
HQ41X球形止回阀安装图：
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
