详细介绍

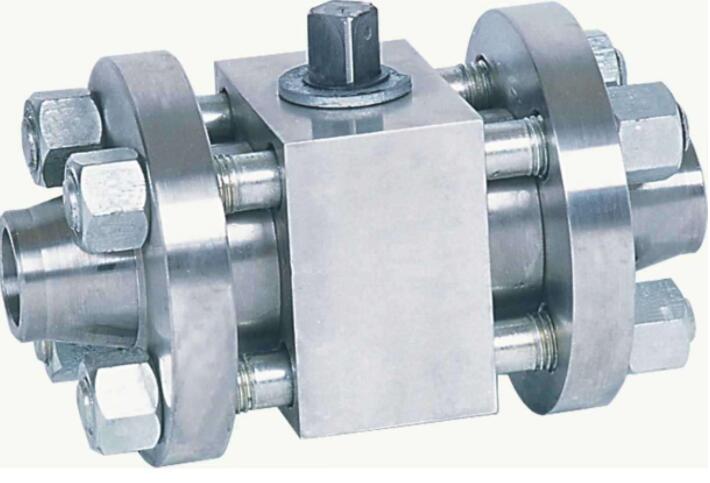

高压对焊球阀Q61N/F-160特性：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体(W O G)
焊接类型：对焊(BW)、承接焊(SW)
高压对焊球阀Q61N/F-160特点：
1、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
2、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
主要零部件材料:
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油品 | Q61N-160/320C | A105、45 | 1Cr18/Cr18Ni9Ti |
铸 铁 |
聚四氟乙烯 增强聚四氟乙烯 对位聚苯 |
聚四氟乙烯 对位聚苯 |
| 硝酸类 | Q61N-160/320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
| 醋酸类 | Q61N-160/320R | 316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni12Mo2Ti |
高压对焊球阀Q61N/F-160主要外形尺寸:
| 型号 | 公称通径 | 尺寸(mm) | |||||||||
| L | L1 | D | D1 | H | L0 | ||||||
|
10 | 150 | 60 | 90 | 17 | 58 | 220 | ||||
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |||||
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |||||
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | |||||
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |||||
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |||||
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |||||
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | |||||
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |||||
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |||||
温馨提示：“高压对焊球阀Q61N/F-160”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-65445283 18930107251
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-65445283 18930107251
