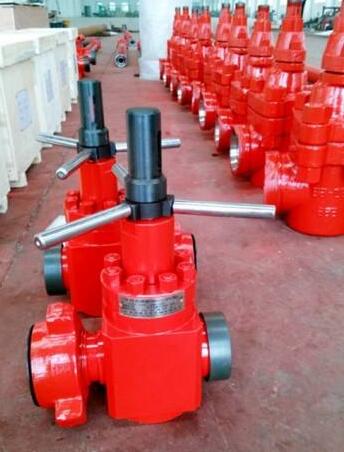

Z23X高压泥浆闸阀

Z23X高压泥浆闸阀有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式，安装快速方便，钢性强，安全可靠，阀座与闸板密封效果好，开启轻便。阀门两端与管道连接密封，采用球面活动接触与0型橡胶密封圈相结合的活动接头，产品结构性能可靠，特别适用于管道两端中心要求不高的场合。

工作温度：≤110℃

阀体材料：优质碳钢、合金钢

适用介质：泥浆、水

35.0MPa(350) 25.0MPa(250)

Z23x-325/500 A/B型

35.0MPa(350) 25.0MPa(250)

Z23X高压泥浆闸阀外形及连接尺寸Main external and connecting dimensio

公称通径 DN(mm)	尺寸(mm)								重量 (Kg)
	DN	L	L1	Tr	SR	H	H1	DO
50	47	212	30	120×6	40	364	312	440	60
65	57	235	30	130×6	40	402	330	480	75
80	70	267	35	150×6	60	495	41 1	500	90
100	92	330	45	180×8	74	543	443	500	110

安装与维护

1、 安装：

(1) 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

(2) 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

(3) 切断阀安装前，应先彻底清洗管道。

(4) 安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

(5) 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

(6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、 维护：

(1) 清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

(2) 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

(3) 阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

(4) 阀杆：表面损坏，只能换新。

(5) 推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

(6) 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

(7) 易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般多2-3年。

(8) 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
