详细介绍

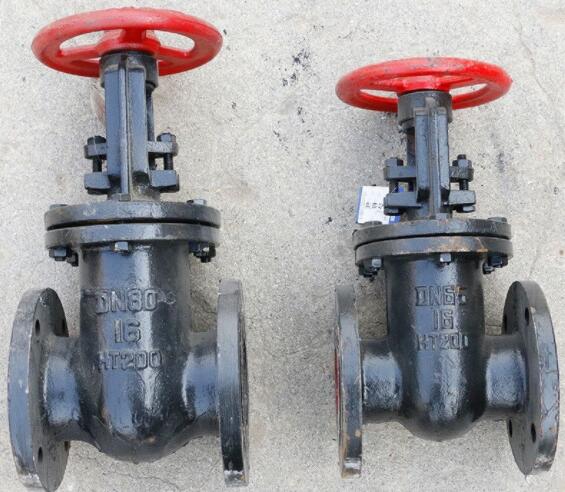

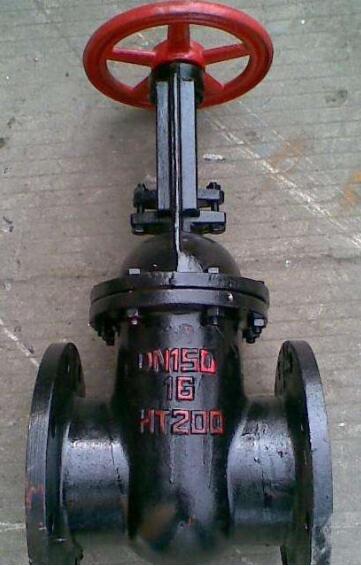

Z41T铸铁闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
特点：
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
Z41T铸铁闸阀执行标准：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
主要技术参数：
|
型号 |
公称压力MPa |
试验压力MPa |
工作 |
使用 |
||
|
强度 |
密封（液） |
低压密封（气） |
||||
|
Z41T-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
主要零件材料：
|
型号 |
阀体 |
阀盖 |
闸板 |
阀杆螺母 |
阀杆 |
填料 |
|
Z41T-10 |
灰铸铁 |
灰铸铁 |
铜 |
不锈钢 |
油浸石棉盘根 |
|
Z41T铸铁闸阀结构图及主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定)：
|
口径 |
Z41T-10 |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
- |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
