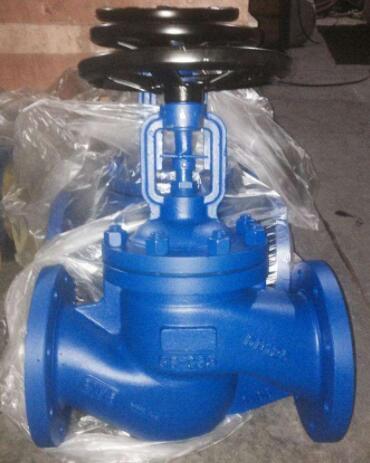

WJ41H美标波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。适用于公称压力PN1.6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计(波纹管+填料)，保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能;阀杆升降位置指示，更直观。
结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能;
4、双重密封，性能更可靠;
5、阀杆升降位置指示，更直观;
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
WJ41H美标波纹管截止阀主要技术规范：
|
结构形式 |
BB-BG-OS & Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
ASME B16.10、BS1873 |
|
结构长度 |
ASME B16.10 |
|
连接法兰 |
ASME B16.5 |
|
试验和检验 |
API598 |
主要产品性能规范：
|
公称压力（LB） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
|
150 |
3.0 |
2.2 |
≤350℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
150Lb主要外形及连接尺寸：
|
型号 |
WJ41-150LB |
|||||||||||||||
|
压力等级 |
150LB |
|||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
|
|
H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
698 |
762 |
876 |
990 |
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
|
|
重量（kg） |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
200 |
300 |
390 |
610 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
