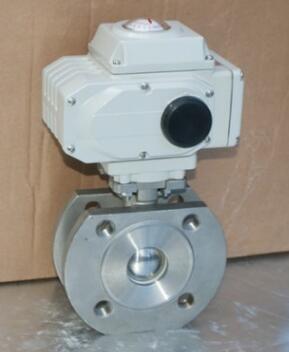

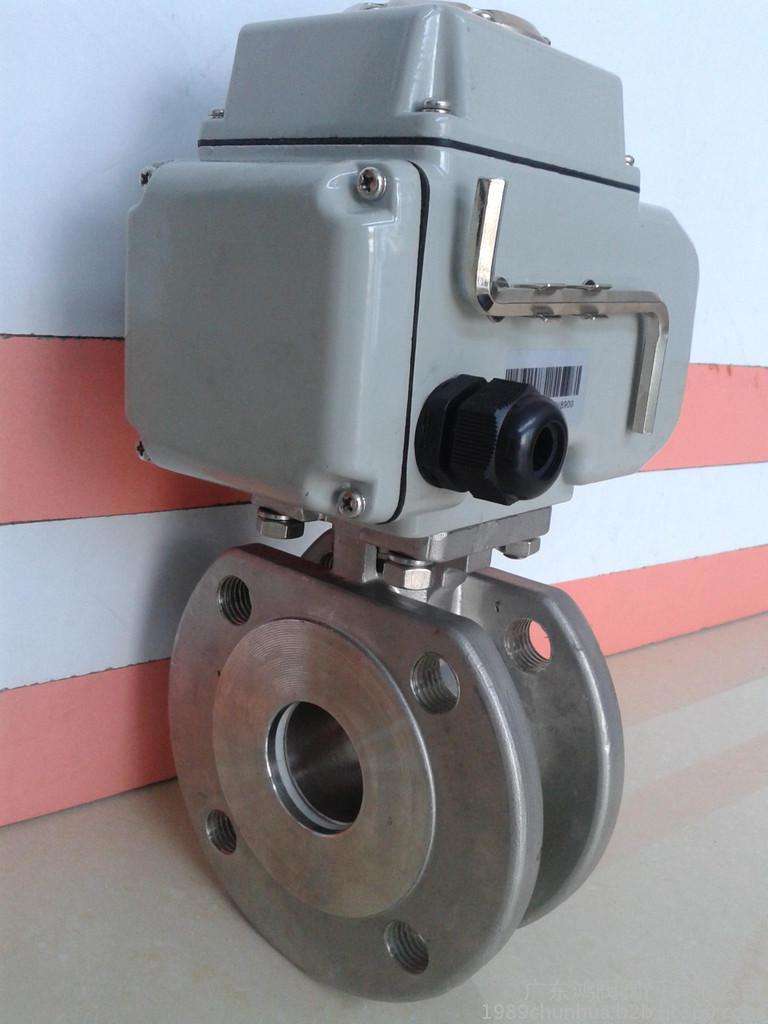

Q971F电动对夹式球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
主要技术参数：
| 阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力(MPa) | 阀体材料 |
| 球阀 | 9-电动 | 7-对夹式 |
1-浮动 球直通 |
F-氟塑料 H-合金钢 PPL |
1.6 2.5 4 6.4 |
按表内阀体 材料代号 |
| 公称通径DN(mm) | DN15-DN200 | |||||
| 材料代号 | C | P | R | |||
|
主 要 零 件 |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 增强聚四氟乙烯、合金钢 | |||||
| 填料 | 聚四氟乙烯、柔性石墨 | |||||
|
适 用 工 况 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃～300℃ | |||||
| 控制型式 | 开关型/调节型 | |||||
| 作用型式 | 切断/调节 | |||||
| 执行器 | 型号 | HH系列 | ||||
| 电源 | DC24V、 AC24、 AC110V、 AC220V、 AC380V | |||||
Q971F电动对夹式球阀零件材料：
|
序号 |
零件名称 |
材质 |
|
|
1 |
阀体 |
不锈钢CF8M/CF8 |
碳钢WCB |
|
2 |
球 |
不锈钢316/304 |
不锈钢SS304 |
|
3 |
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
阀杆 |
不锈钢316/304 |
不锈钢SS304 |
|
5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
6 |
定位锁 |
不锈钢304 |
不锈钢SS304 |
|
7 |
手柄 |
不锈钢304 |
不锈钢SS304 |
|
8 |
阀杆螺母 |
不锈钢304 |
不锈钢SS304 |
|
9 |
填料压盖 |
不锈钢304 |
不锈钢SS304 |
|
10 |
手柄套 |
塑料 |
塑料 |
|
11 |
密封瓶帽 |
不锈钢316/304 |
不锈钢SS304 |
|
12 |
垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
主要尺寸:
|
直径
|
mm.
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
尺寸
|
mm.
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
|
通径
|
mm.
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
256,5
|
256,5
|
381
|
|
B
|
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
156,5
|
156,5
|
242
|
|
C
|
mm.
|
68
|
68
|
68
|
68
|
94
|
94
|
94
|
94
|
137
|
|
D
|
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
185
|
185
|
234
|
|
X
|
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
|
E
|
mm.
|
35
|
38
|
42
|
50
|
60
|
70
|
95
|
118
|
140
|
|
ΦG
|
mm.
|
90
|
100
|
110
|
130
|
140
|
165
|
185
|
200
|
220
|
|
ΦM
|
mm.
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
|
ΦN
|
mm.
|
M
12/4
|
M
12/4
|
M
12/4
|
M
16/4
|
M
16/4
|
M
16/4
|
M
16/4
|
M
16/8
|
M
16/8
|
|
ΦR
|
GAS
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
|
H
|
mm.
|
234,5
|
237,5
|
243
|
249,5
|
295
|
302
|
325
|
335
|
395
|
