详细介绍

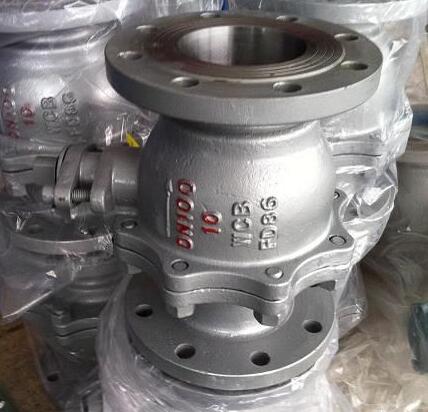

Q41H/Y金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。球阀具有双向密封功能,大小口径均采用固定球结构(DN15～700mm)。
金属硬密封球阀适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～425℃(碳钢)或-40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。
主要特点：
(1)采用偏心结构，在关闭过程中，阀座与球冷酷间的密封比压能迅速增加，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有效地减小了操作力矩，并使阀座表面与球面之间的控伤可能性降到最小。
(2)金属硬密封浮动球阀(如图)采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中小口径高温使用场合。

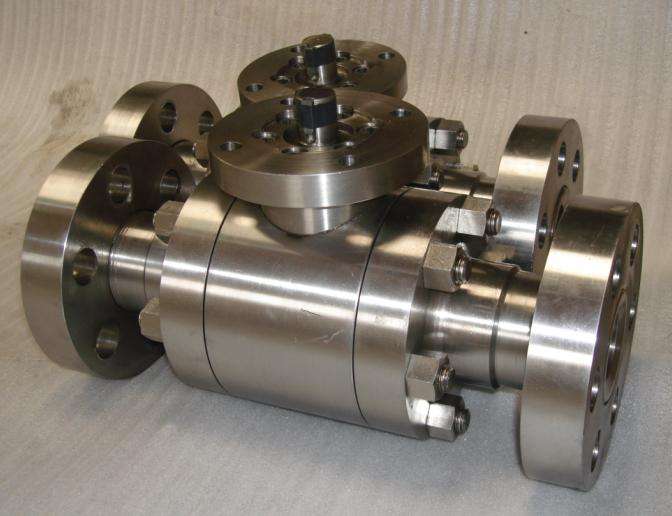

(3)金属硬密封固定球阀除金属硬密封偏心球阀的偏心特点外，其它优点在此也具务，此外，它可双向使用，且不易在中腔沉积污物，根据用户工况条件，也可在中腔设置排污口。
(4)金属硬密封球阀的球体表面采用特殊硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封副之间的有合适的硬度差。
(5)由于球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在阀门的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。
(6)除球体表面和阀座表面的特殊表面处理外，在其它密封材料方面采用柔性石墨、金属缠绕式垫片等，故能用于高温、高压工况，并具耐火烧功能。
技术规范：
压力等级：Class150～1500、PN1.6～16.0MPa
公称通径：DN15～700mm
设计与制造：API608、API 6D GB12237
结构长度：ANSI B16.10 GB12221
连接形式：ANSI B16.5 GB9112～9131、JB/T74～90 SH3006、HG20615～20635
压力实验：API598、ZBJ16006、GB
材质：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
工作温度：-40～550℃
驱动方式：手动、蜗轮蜗杆传动、气动、电动
Q41H/Y金属硬密封球阀主要技术参数及执行标准：
|
公称通径(mm) |
金属密封浮动球阀 |
金属密封固定球阀 |
金属密封三通球阀 |
|||||||||
|
DN15~200、NPS1/2~8 |
DN50~500、NPS2~20 |
DN50~300、NPS2~12 |
||||||||||
|
公称压力(Mpa) |
PN1.0~10.0、Class150~600、10K、20K |
PN1.0~16.0、Class150~900、10K、20K |
PN1.0~2.5、Class150、10K |
|||||||||
|
阀门材料及适用工况 |
零件名称 |
材 料 |
||||||||||
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|||||
|
球体阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19N11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
|||||
|
密封圈 |
特种硬化材料 |
|||||||||||
|
适用介质 |
泥浆、纸浆、含有固体和流体等 |
泥浆、纸浆、蒸汽、含有固体的流体等 |
高温、高频、高压 |
|||||||||
|
适用温度 |
-29~150℃ |
-29~250℃ |
-29~500℃ |
|||||||||
|
设计制造 |
GB/T 12237-1989、API 608、API6D、JPI 7S-48、DIN3357 |
|||||||||||
|
结构长度 |
GB/T 12221-1989、ANSI B16.10、JIS B2002。 |
|||||||||||
|
连接法兰 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214。 |
|||||||||||
|
压力试验 |
JB/T 9092-99、API 509。 |
|||||||||||
|
传动方式 |
手动、蜗轮蜗杆传动、气动、电动。 |
|||||||||||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
