详细介绍

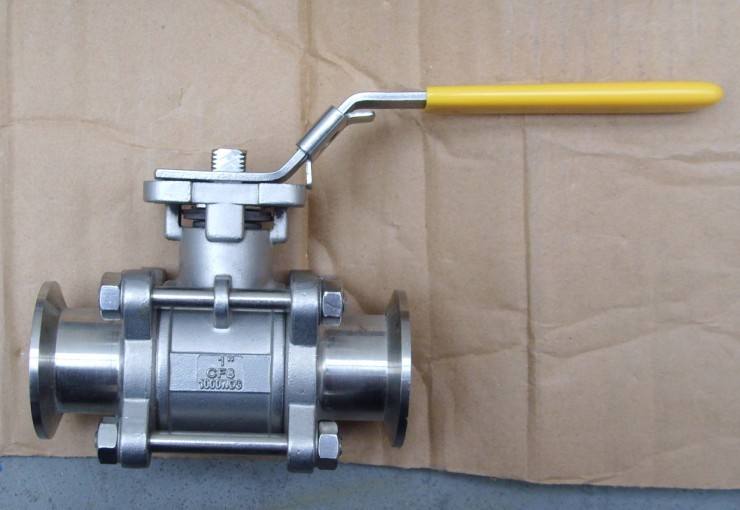

GU手动高真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S;
②压力范围：1.3×10-7Pa～6×105Pa;
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
⑥寿命：≥20000次。
工作原理：
以阀杆带动阀球转 90o达到开关目的。
产品主要特点：
①密封结构设计独特，漏率可达到<1×10-10Pa.M3/S,
改变了球阀不能满足高真空、超高真空的现状;
②开关扭矩小，工作稳定、可靠;
③结构紧凑，重量轻，外形简洁、美观;
④改阀既能适用高真空，又能适用一定的正压力下使用;
⑥由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
GU手动高真空球阀主要零件材料：
①阀体：不锈钢304、316L
②球体：316L
③密封件：增强聚四氟乙烯
快卸法兰『GU型高真空球阀』连接尺寸：(设计标准：GB4982)
|
型 号 |
DN |
A |
B |
L |
L0 |
H |
|
GU-16R |
16 |
30 |
12.2 |
75 |
80 |
72 |
|
GU-20R |
20 |
40 |
26.2 |
90 |
90 |
88 |
|
GU-25R |
25 |
40 |
26.2 |
100 |
100 |
93 |
|
GU-32R |
32 |
55 |
34.2 |
110 |
110 |
105 |
|
GU-40R |
40 |
55 |
41.2 |
120 |
125 |
120 |
卫生级法兰『GU型高真空球阀』连接尺寸：(设计标准：ISO-2852)
|
型 号 |
DN |
A |
B |
L |
L0 |
H |
|
GU-16R |
16 |
34 |
27.5 |
75 |
80 |
72 |
|
GU-20R |
20 |
50.5 |
43.5 |
90 |
90 |
88 |
|
GU-25R |
25 |
50.5 |
43.5 |
100 |
100 |
93 |
|
GU-32R |
32 |
50.5 |
43.5 |
110 |
110 |
105 |
|
GU-40R |
40 |
50.5 |
43.5 |
120 |
125 |
120 |
|
GU-50R |
50 |
64 |
56.5 |
135 |
140 |
137 |
|
GU-65R |
65 |
77.5 |
70.5 |
150 |
200 |
160 |
|
GU-80R |
80 |
91 |
83.5 |
200 |
230 |
200 |
|
GU-100R |
100 |
119 |
110 |
250 |
270 |
240 |

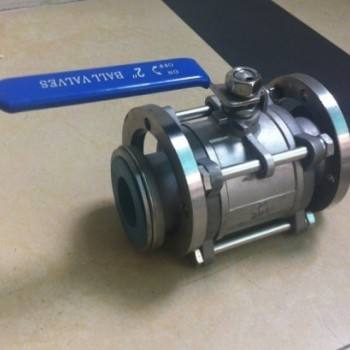

活套法兰『GU型高真空球阀』连接尺寸：(设计标准：GB6070)
|
型 号 |
DN |
A |
B |
n |
c |
L |
L0 |
H |
|
GU-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
80 |
72 |
|
GU-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
90 |
88 |
|
GU-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
100 |
93 |
|
GU-32R |
32 |
90 |
70 |
4 |
9 |
110 |
110 |
105 |
|
GU-40R |
40 |
100 |
80 |
4 |
9 |
120 |
125 |
120 |
|
GU-50R |
50 |
110 |
90 |
4 |
9 |
135 |
140 |
137 |
|
GU-65R |
65 |
130 |
110 |
4 |
9 |
150 |
200 |
160 |
|
GU-80R |
80 |
145 |
125 |
8 |
9 |
200 |
230 |
200 |
|
GU-100R |
100 |
165 |
145 |
8 |
9 |
250 |
270 |
240 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
