详细介绍

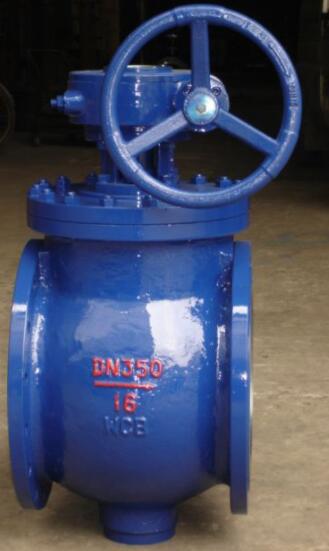

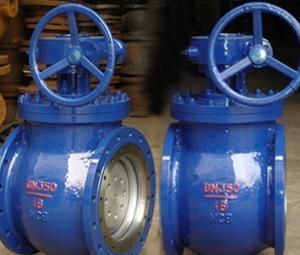

DYQ340F/H上装式偏心半球阀设计上采用下阀杆固定半球结构，保证了阀门在苛刻工况下工作过程无故障。在全关闭或全开启状态下没有所谓普通球阀的副腔，所以不会出现堵死现象。
主要特点：
1、压力损失小：全开时水损为零，流道完全畅通，且介质不会沉积在阀体中腔内;
2、耐颗粒磨损：在关闭过程中，只在最后一刻球冠才靠向阀座，不形成摩擦，且阀座耐用耐磨的镍合金制成，不易被冲刷磨损，因而适用于含纤维、微小固体颗粒、浆等;
3、适合高流速介质：直通流道，坚固的偏心固定一曲轴使之适合高流速且无振动、无噪音;
4、寿命长：无易损部件，由于偏心作用，阀门启闭时密封面间无摩擦，则使用寿命长;
5、维修方便：阀门维修时不需从管路上拆下，只要打开阀盖即可进行维修;
6、广泛适用于水、污水、含微小固体颗粒、水、蒸汽、煤气、天然气、油品等。
执行标准：
1、设计和制造：GB/T12237-2007;/API 6D/API 608
2、检验和试验：GB/T13927-2008;/API 598
3、法兰连接：GB/T9113.1-2000;/ASME B16.5 JB/T79.1~4-1994
4、结构长度：JD-2004;GB/T12221-2005 ASME B16.10
性能参数：
|
公称压力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公称通经（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封试验压力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
壳体试验压力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
适用温度（℃） |
－29～300、－29～425、－29～540 |
||||
|
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
||||
|
驱动方式 |
手动、电动、气动 |
||||
|
连接形式 |
法兰连接、对夹连接 |
||||
|
安装方式 |
立式安装、卧式安装 |
||||
DYQ340F/H上装式偏心半球阀主要外形尺寸表
|
公称压力 PN(Mpa) |
公称通径 DN(mm) |
尺寸(mm) |
结构 |
||||||||
|
L |
D |
D1 |
D2 |
b |
N-ød |
H |
h |
f |
形式 |
||
|
1.0 |
100 |
229 |
220 |
180 |
156 |
22 |
8-18 |
250 |
200 |
2 |
A |
|
125 |
254 |
250 |
210 |
184 |
22 |
8-18 |
240 |
265 |
2 |
B |
|
|
150 |
267 |
285 |
240 |
231 |
24 |
8-22 |
240 |
280 |
2 |
B |
|
|
200 |
292 |
340 |
295 |
266 |
24 |
8-22 |
240 |
325 |
2 |
B |
|
|
250 |
330 |
395 |
350 |
319 |
26 |
12-22 |
280 |
385 |
2 |
B |
|
|
300 |
356 |
445 |
400 |
370 |
26 |
12-22 |
350 |
430 |
2 |
B |
|
|
350 |
430 |
505 |
460 |
429 |
26 |
16-22 |
350 |
480 |
2 |
B |
|
|
400 |
530 |
565 |
515 |
480 |
26 |
16-26 |
400 |
520 |
2 |
B |
|
|
450 |
580 |
615 |
565 |
530 |
28 |
20-26 |
400 |
560 |
2 |
B |
|
|
500 |
660 |
670 |
620 |
582 |
28 |
20-26 |
500 |
655 |
2 |
B |
|
|
600 |
840 |
780 |
725 |
682 |
34 |
20-30 |
500 |
710 |
2 |
B |
|
|
700 |
900 |
890 |
840 |
794 |
34 |
24-30 |
500 |
780 |
5 |
B |
|
|
800 |
1000 |
1015 |
950 |
901 |
36 |
24-33 |
500 |
840 |
5 |
B |
|
|
900 |
1100 |
1115 |
1050 |
1001 |
38 |
28-33 |
500 |
1000 |
5 |
B |
|
|
1000 |
1200 |
1230 |
1160 |
1112 |
38 |
28-36 |
500 |
1100 |
5 |
B |
|
|
1200 |
1300 |
1455 |
1380 |
1328 |
44 |
32-39 |
600 |
1250 |
5 |
B |
|
|
1400 |
1500 |
1675 |
1590 |
1520 |
48 |
36-42 |
600 |
1650 |
5 |
B |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
