详细介绍

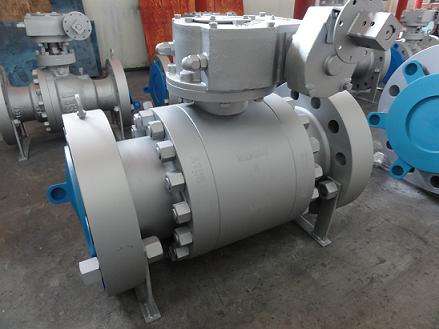

KQ41F抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：-196℃-300℃
主要性能及规范：
|
公称压力 |
试验压力(MPa) |
压力级 |
试验压力(MPa) |
||||
|
壳体 |
高压液密封 |
低压气密封 |
壳体 |
高压液密封 |
低压气密封 |
||
|
2.5 |
3.75 |
2.75 |
0.6 |
CLASS150 |
2.94 |
2.16 |
0.6 |
|
4.0 |
6.0 |
4.4 |
CLASS300 |
7.76 |
5.62 |
||
|
6.4 |
9.6 |
7 |
CLASS600 |
15.3 |
11.23 |
||
|
10.0 |
15 |
11 |
CLASS900 |
23 |
16.85 |
||
型号、零件材料及主要参数：
|
主要型号 |
零件名称 |
材质 |
|||
|
碳钢 |
低温钢 |
不锈钢 |
|||
|
KQ4 1/7E |
阀体 |
A105 |
A350LF2 |
A182 F316 |
|
|
球体 |
A105+镀镍 |
A350LF2 |
A182 F316 |
||
|
阀杆、固定轴 |
45/40cr+镀镍 |
42CrMo+镀镍 |
A182 F316 |
||
|
阀座 |
A105+镀镍 |
A350LF2+镀镍 |
A182 F316 |
||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
||||
|
O型圈 |
氟橡胶 |
||||
|
垫片、填料 |
柔性石墨 V型聚四氟乙烯 |
||||
|
轴套 |
SF自润滑轴承 |
||||
|
螺栓 |
A193 B7M |
A193 B7M |
316 |
||
|
螺母 |
A194 2HM |
A194 7M |
316 |
||
|
应 |
结构长度按 |
GB12221-89 ANSI B16.10 |
|||
|
法兰尺寸按 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||||
|
焊接标准按 |
GB12221-89 ANSI B16.25 |
||||
|
检验试验按 |
GB/T13927 JB/T9092-99 API598 |
||||
|
防火试验按 |
API 607 BS6755 II |
||||
KQ41F抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
