详细介绍

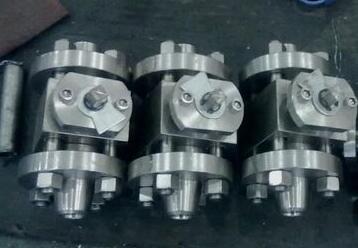

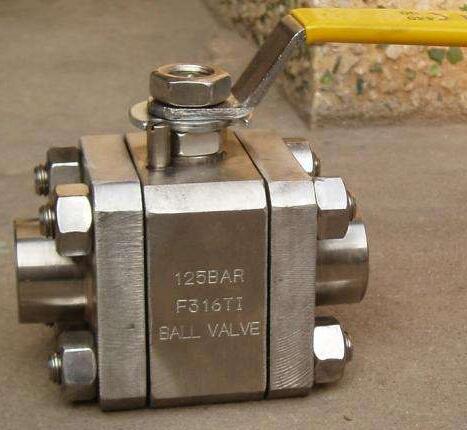

Q61F/N高压焊接球阀广泛用于输油、输气管路、合成氨工业中的氨、氢、氢氮混合体介质，液压系统和化工系统的各种管路上作启闭用。其zui大优点为流阻小，安装维修方便，密封性能好。所有部件均为锻件采用下装式阀杆,设备倒密封结构,高压球阀采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
产品结构特点：
1、本阀门所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
产品性能参数：
|
公称压力PN |
16 |
32 |
MPa |
|
强度试验压力PT |
24 |
48 |
MPa |
|
低压密封试验力 |
0.6 |
MPa |
|
|
高压密封试验力 |
17.6 |
35.2 |
MPa |
|
适用介质 |
水、油品、蒸汽 |
||
|
适用温度 |
-40～80℃ |
||
Q61F/N高压焊接球阀主要尺寸
型号
公称通径
尺寸（mm）
L
L1
D
D1
H
L0
Q61F N-160
10
150
60
90
18
68
220
15
170
70
100
23
62
220
20
191
81
110
29
75
250
25
205
985
115
36
80
250
32
230
110
150
43
96
300
40
260
120
170
49
111
400
50
330
140
200
61
128
400
65
360
150
220
80
180
500
80
380
160
270
105
200
600
100
430
188
320
118
245
800
型号
公称通径
尺寸（mm）
气动装置
L
L1
D
D1
H
L0
Q661F N-160
10
150
60
90
18
211
255
QD60
15
170
70
100
23
293
348
QD100
20
191
81
110
29
297
348
QD100
25
205
95
115
36
303
348
QD100
32
230
110
150
43
456
520
QD150
40
260
120
170
49
463
520
QD150
50
330
140
200
61
478
520
QD150
65
360
150
225
80
180
500
-
80
380
160
270
105
200
600
-
100
430
188
320
118
245
800
-
主要零件材料
适用介质
型号
阀体
球体、阀杆
手柄
密封圈
垫片、填料
水、蒸汽、油品
Q61N-16/320C
A105、45
1Cr18/1Cr18Ni9Ti
铸铁WCB
聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE
聚四氟乙烯PTFE对位聚笨PPL
硝酸类
Q61N-16/320P
304/1Cr18Ni9Ti
304/1Cr18Ni9Ti
醋酸类
Q61N-16/320R
316/1Cr18Ni12Mo2TI
316/Cr18Ni12Mo2Ti
Q661F N-160
Q661F N-320
Q661N-160/320C
对位聚本PPL
Q661N-160/320P
Q661N-160/320R
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
