详细介绍

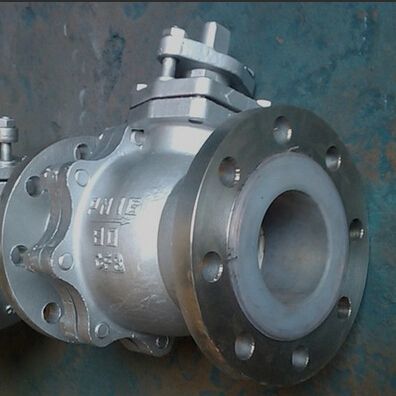

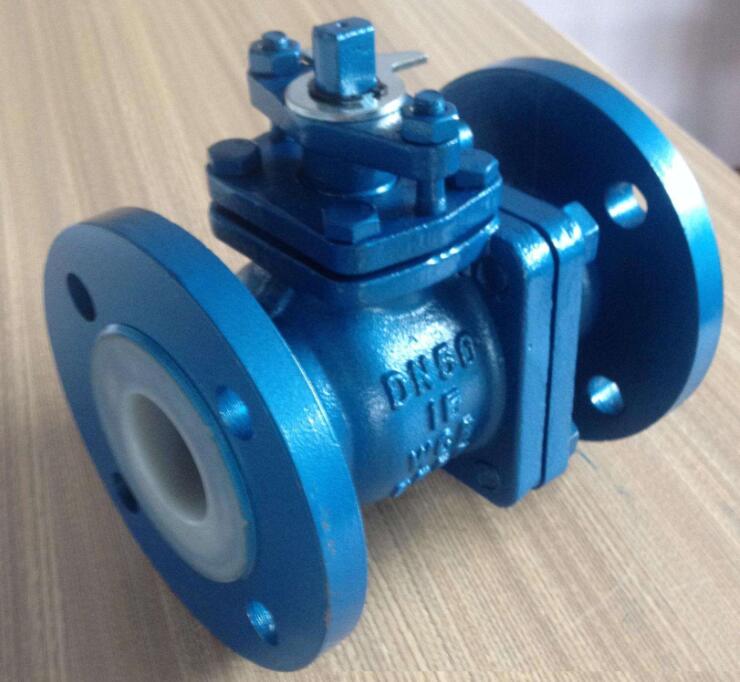

Q41F46衬氟球阀除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
基本型号：
|
手动 |
Q41F3 |
蜗轮 |
Q341F3 |
|
Q41F46 |
Q341F46 |
||
|
气动 |
Q641F3 |
电动 |
Q941F3 |
|
Q641F46 |
Q941F46 |
技术规范：
|
设计标准 |
GB12237 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
JB/T9092-99 |
|
驱动方式 |
手动、电动、气动、蜗轮 |
Q41F46衬氟球阀主要零部件材料表：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
|
1 |
阀体／阀盖 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球体/阀杆 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
|
3 |
衬里／阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|||||
|
4 |
填料/压盖 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|||
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
|
7 |
紧固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|||
主要外形和连接尺寸：
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
PN1.6MPa
|
||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
