详细介绍

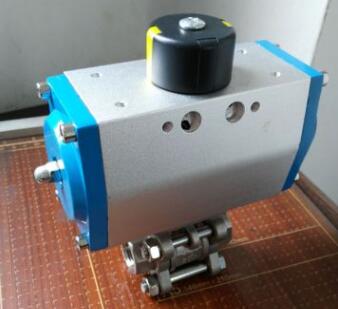

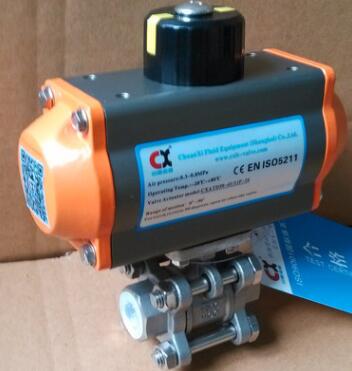

Q611F三片式气动球阀结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。适用于PN1.0～4.0MPa,工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
特点
流体阻力小，其阻力系数与同长度的管段相等。
结构简单、体积小、重量轻。
紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
Q611F三片式气动球阀技术参数：
|
公称通径 DN(mm) |
6-100 |
|||||
|
公称压力 PN(MPa) |
1.6 |
|||||
|
公称压力 PS(MPa) |
强度试验 |
2.4 |
||||
|
密封试验 |
1.8 |
|||||
|
材料 \ 材料代号 |
C |
P |
R |
|||
|
主要零件 |
阀体 |
WCB |
CF8 304 |
CF8M 316 |
||
|
球体 |
WCB |
CF8 304 |
CF8M 316i |
|||
|
阀杆 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
|
适用温度 |
-28 ℃ -300 ℃ |
|||||
|
气动装置 |
型号 |
OBD 系列 |
||||
|
气源压力 |
0.4-0.7MPa |
|||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
||
主要外形及连接尺寸表：
|
口径 |
尺 寸(mm) |
气动装置型号(仅供参考) |
|||||||||
|
三段式 |
对焊式 |
承插焊式 |
|||||||||
|
G |
L |
D |
L |
d |
D |
L |
d |
D1 |
A |
||
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1～14.3 |
9.5 |
OBD50 |
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55～17.8 |
9.5 |
OBD50 |
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7～21.95 |
9.5 |
OBD50 |
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05～27.3 |
11.1 |
OBD50 |
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8～34.05 |
12.7 |
OBD50 |
|
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55～42.8 |
14.3 |
OBD65 |
|
40 |
11/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65～48.9 |
15.89 |
OBD65 |
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1～61.35 |
17.4 |
OBD80 |
|
65 |
2 |
186 |
64 |
193 |
64 |
78 |
/ |
/ |
/ |
/ |
OBD80 |
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
/ |
/ |
/ |
/ |
OBD100 |
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
/ |
/ |
/ |
/ |
OBD130 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
