详细介绍

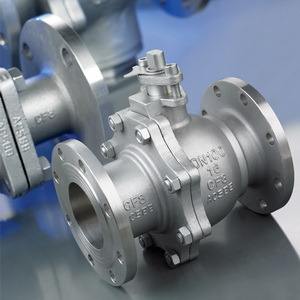

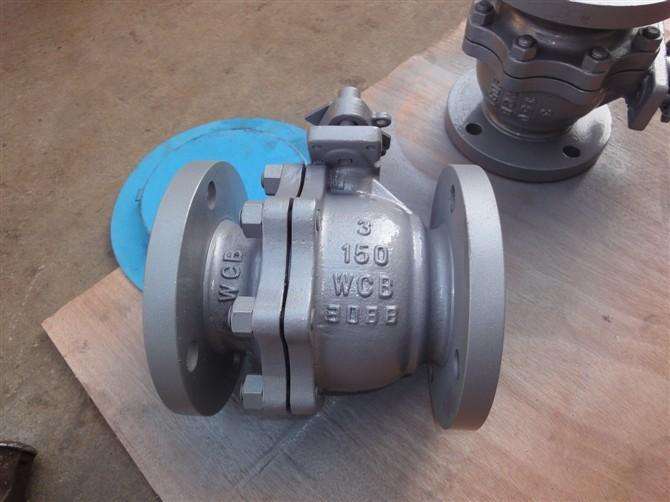

Q41F/H法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
法兰球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
特点:
1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、浮动式球阀可以采用高平台结构，ISO5211连接标准，能安装电/气动执行器更为方便美观化。
3、阀杆采用内装式，轴肩及聚四氟乙烯(或增强石墨)推力垫结构防止阀杆因管道内压力而吹出，同时聚四氟乙烯(或增强石墨)材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
Q41F/H法兰球阀主要零件材料：
|
名称 |
材料 |
||||||||
|
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
|
球体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
CF8 |
CF8 |
CF8 |
CF8 |
|
阀杆 |
F304 |
F304L |
F316 |
F316L |
2C13 |
F304 |
F304 |
F304 |
F304 |
|
阀座 |
PTFE/PPL |
||||||||
|
填料 /垫片 |
PTFE/PPL |
石墨 |
|||||||
|
螺栓 |
不锈钢 |
35CrMoA |
|||||||
|
螺母 |
不锈钢 |
45、35CrMoA |
|||||||
|
手柄 |
铸钢 |
||||||||
1.6MPa主要连接尺寸：
|
型号 |
公称通径 DN(mm) |
尺寸(mm) |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-16C Q341F-16C Q641F-16C Q941F-16C |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
65 |
115 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
75 |
130 |
|
|
25 |
150 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
85 |
150 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
95 |
190 |
|
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
105 |
230 |
|
|
50 |
200 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
115 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
145 |
280 |
|
|
80 |
250 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
160 |
310 |
|
|
100 |
280 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
185 |
330 |
|
|
125 |
320 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
215 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24-3 |
8-中23 |
245 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
300 |
1000 |
|
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
380 |
1200 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
