详细介绍

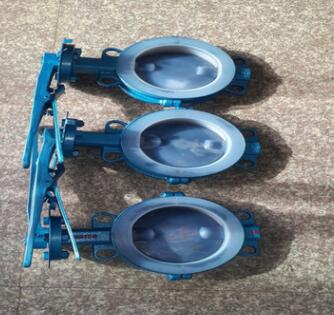

D71F46手柄衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
基本型号说明：
|
手 |
DA71F/P 半衬 |
蜗 |
DA371F/P 半衬 |
|
DA71F3 全衬里 |
DA371F3 全衬里 |
||
|
DA71F4 全衬里 |
DA371F4 全衬里 |
||
|
DA71F46 全衬里 |
DA371F46 全衬里 |
||
|
气 |
DA671F/P 半衬 |
电 |
DA971F/P 半衬 |
|
DA671F3 全衬里 |
DA971F3 全衬里 |
||
|
DA671F4 全衬里 |
DA971F4 全衬里 |
||
|
DA671F46 全衬里 |
DA971F46 全衬里 |
技术规范：
|
设计标准 |
GB12238 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
GB/T13927 |
|
驱动方式 |
蜗轮、手动、电动、气动 |
D71F46手柄衬氟蝶阀主要零部件材料表：
|
零件名称 |
材料 |
|
上下阀体 |
铸铁、铸钢、不锈钢、衬F46、F3 |
|
阀座 |
铸钢 |
|
带杆蝶板 |
铸钢、不锈钢、衬F46、F3 |
|
填料 |
F4 |
|
衬垫 |
硅橡胶 |
|
蜗轮手柄 |
球墨铸铁 |
连接尺寸及重量：
|
公称通径 |
PN1.0(MPa)主要外形尺寸和连接尺寸(mm) |
PN1.6(MPa) |
重量 |
|||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
Z-φd |
H2 |
H1 |
D |
D1 |
Z-φd |
kg |
|
40 |
33 |
145 |
110 |
85 |
3 |
4-φ18 |
270 |
80 |
145 |
110 |
4-φ18 |
4 |
|
50 |
43 |
160 |
125 |
100 |
3 |
4-φ18 |
280 |
85 |
160 |
125 |
4-φ18 |
5 |
|
65 |
46 |
180 |
145 |
120 |
3 |
4-φ18 |
290 |
93 |
180 |
145 |
4-φ18 |
7 |
|
80 |
46 |
195 |
160 |
140 |
3 |
4-φ18 |
310 |
100 |
195 |
160 |
8-φ18 |
9 |
|
100 |
52 |
215 |
180 |
155 |
3 |
8-φ18 |
340 |
110 |
215 |
180 |
8-φ18 |
13 |
|
125 |
56 |
245 |
210 |
185 |
3 |
8-φ18 |
355 |
120 |
245 |
210 |
8-φ18 |
15 |
|
150 |
56 |
280 |
240 |
210 |
3.5 |
8-φ23 |
380 |
160 |
280 |
240 |
8-φ23 |
24 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-65445283 18930107251
