详细介绍

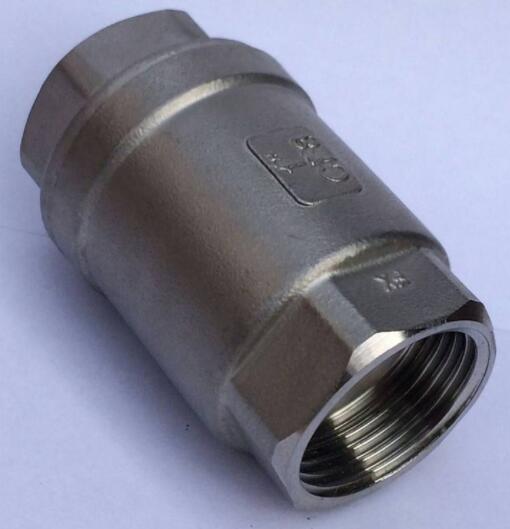

H12W不锈钢内螺纹止回阀精度高、外观美、造型小、带有弹簧装置、垂直或水平安装均可等特点。主要适应管道系统中防止介质倒流使用。
参数指标：
工作压力：H12型为6-16Mpa H13型为4-32Mpa
工作介质：水、油、液体
使用温度：≤420℃
材料：不锈钢304、不锈钢316、不锈钢316L
结构图：
本阀由1.阀体 3.阀瓣 4.弹簧 6.接头等零件组成。
H12W不锈钢内螺纹止回阀性能参数与主要尺寸：
|
公称通径 DN(mm) |
ZG |
H |
L |
|
15 |
1/2 |
73 |
43 |
|
20 |
3/4 |
85 |
48 |
|
25 |
1 |
95 |
55 |
|
32 |
1-1/4 |
113 |
73 |
|
40 |
1-1/2 |
138 |
86 |
|
50 |
2 |
156 |
98 |
温馨提示：“H12W不锈钢内螺纹止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
