详细介绍

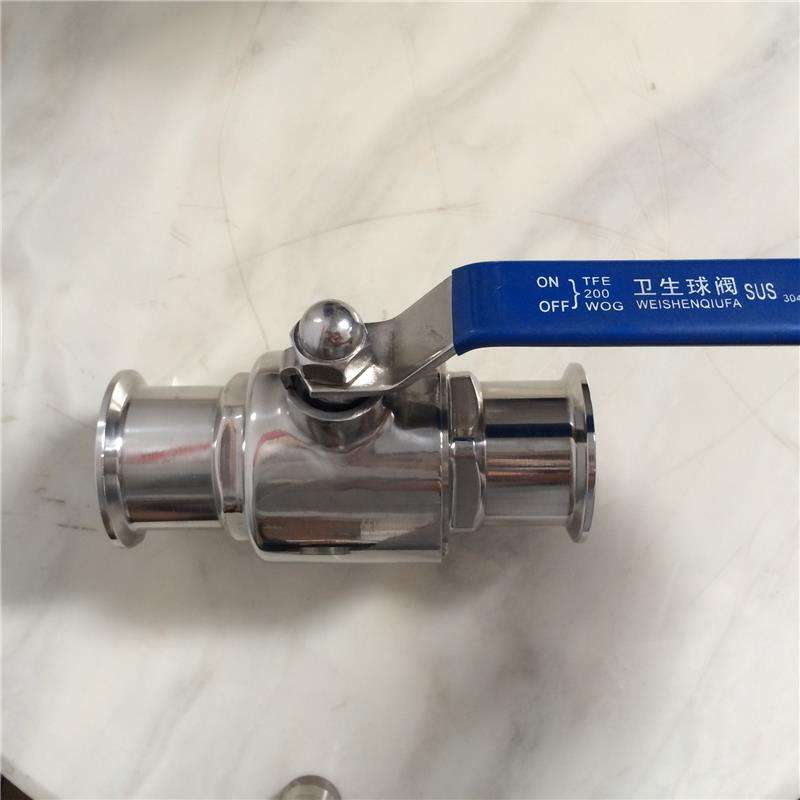

Q81F卫生级快装球阀采用优质SUS304、316L/ASTM A351 Gr.CF8M 制作，卫生级快装球阀可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，是为GMP要求而制造的。
主要特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
Q81F卫生级快装球阀技术参数
|
公称通径 |
DN（mm） |
15～50 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
0.9 |
1.5 |
2.4 |
|
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、蒸气、油品等。 |
|||
|
驱动形式 |
手动、气传动、电传动。 |
|||
|
连接方式 |
快装式、卡箍式、外螺纹、焊接式等 |
|||
Q81F卫生级快装球阀零件材质
|
零件名称 |
材料 |
|
阀体 |
304、316、316L |
|
阀芯 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
