详细介绍

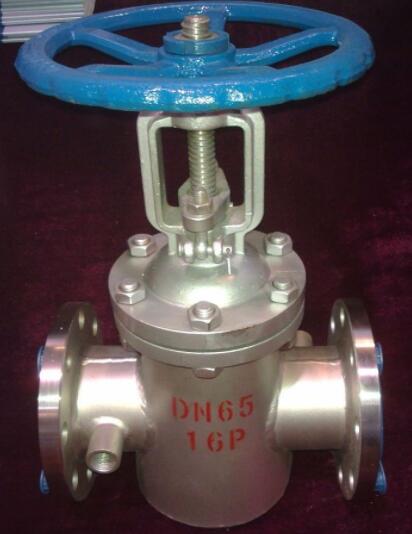

BZ41H夹套保温闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃(碳钢)、-40～500℃(不锈钢)的管路上作启闭用，并能保温和防止介质结晶。选用不同的材质，可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。阀体材料A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式：手动。连接形式：承插焊、内螺纹、对焊、法兰。附加说明：夹套保温闸阀的连接法兰规格一般大于阀门的公称通径。
保温闸阀的特点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
性能规范
|
型号
|
公称压力
|
试验压力
|
适用温度（℃）
|
适用介质
|
保温套压力
|
|
|
壳体
|
密封
|
|||||
|
BZ41W-16P（R）
|
1.6
|
2.4
|
1.8
|
≤350
|
NITRIC ACID
|
≤1.0
|
|
硝酸类
|
||||||
|
BZ41W-25P（R）
|
2.5
|
3.8
|
2.8
|
≤350
|
NITRIC ACID
|
≤1.0
|
|
硝酸类
|
||||||
BZ41H夹套保温闸阀产品范围：
|
公称压力 |
公称通径 DN/NPS |
|||||
|
15 |
20 |
25 |
32 |
40 |
50 |
|
|
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
Class800 |
· |
· |
· |
· |
· |
· |
|
Class150 |
· |
· |
· |
· |
· |
· |
|
Class300 |
· |
· |
· |
· |
· |
· |
|
Class600 |
· |
· |
· |
· |
· |
· |
|
Class900 |
· |
· |
· |
· |
· |
· |
|
Class1500 |
· |
· |
· |
· |
· |
· |
|
Class2500 |
· |
· |
· |
· |
· |
· |
主要外形尺寸和连接尺寸(mm)
|
型号
|
压力
|
公称通径
DN |
尺寸（mm）
|
||||||||||||
|
L
|
D
|
D1
|
D2
|
b
|
z-d
|
H
|
D0
|
||||||||
|
1.6
|
40
|
200
|
160
|
125
|
100
|
18-3
|
4-18
|
310
|
200
|
|||||
|
50
|
250
|
180
|
145
|
120
|
18-3
|
4-18
|
358
|
240
|
|||||||
|
65
|
265
|
195
|
160
|
135
|
20-3
|
8-18
|
373
|
240
|
|||||||
|
80
|
280
|
215
|
180
|
155
|
20-3
|
8-18
|
435
|
280
|
|||||||
|
100
|
300
|
245
|
210
|
185
|
22-3
|
8-18
|
500
|
300
|
|||||||
|
125
|
325
|
280
|
240
|
210
|
24-3
|
8-23
|
614
|
320
|
|||||||
|
150
|
350
|
335
|
295
|
265
|
26-3
|
12-23
|
674
|
360
|
|||||||
|
200
|
400
|
405
|
355
|
320
|
30-3
|
12-25
|
818
|
400
|
|||||||
|
250
|
450
|
460
|
410
|
375
|
30-4
|
12-25
|
969
|
450
|
|||||||
|
300
|
500
|
520
|
470
|
435
|
34-4
|
16-25
|
1145
|
560
|
|||||||
|
2.5
|
40
|
200
|
160
|
125
|
100
|
20-3
|
4-18
|
358
|
240
|
|||||
|
50
|
250
|
180
|
145
|
120
|
22-3
|
8-18
|
373
|
240
|
|||||||
|
65
|
265
|
195
|
160
|
135
|
22-3
|
8-18
|
435
|
280
|
|||||||
|
80
|
280
|
230
|
190
|
160
|
24-3
|
8-18
|
500
|
300
|
|||||||
|
100
|
300
|
270
|
220
|
188
|
28-3
|
8-15
|
614
|
320
|
|||||||
|
125
|
325
|
300
|
250
|
218
|
30-3
|
8-25
|
674
|
360
|
|||||||
|
150
|
350
|
360
|
310
|
278
|
34-3
|
12-25
|
818
|
400
|
|||||||
|
200
|
400
|
425
|
370
|
332
|
36-3
|
12-30
|
969
|
450
|
|||||||
|
250
|
450
|
485
|
430
|
390
|
40-4
|
12-30
|
1145
|
560
|
|||||||
|
300
|
500
|
550
|
490
|
448
|
40-4
|
16-34
|
1145
|
640
|
|||||||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
