详细介绍

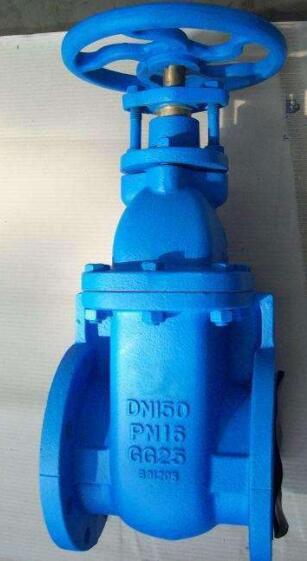

Z41H德标法兰闸阀结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小.密封面采用不锈钢和硬质合金，适用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式。广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。
概述：
①检验标准：DIN3230
②压力等级：1.0MPa~ 16.0MPa
③产品规格：DN10 ~ 350mm
④产品材质：WCB，LCB,WC6,WC9, CF8,CF8M,CF3,CF3M等
⑤适用温度：≤425℃
⑥适用介质：水、石油、天然气等
⑦驱动方式：电动、气动、液动、齿轮等
⑧设计标准：DIN3352
⑨结构长度：DIN3202-F4
⑩连接标准：法兰端尺寸标准(DIN2543,DIN2544,DIN2545，DIN2546)
主要技术参数：
|
结构形式 |
BB-BG-OS＆Y |
|
驱动方式 |
手动 Hand-operated |
|
电动 Electric-actuated |
|
|
设计标准 |
DIN3352 |
|
结构长度 |
DIN3202 |
|
连接法兰 |
DIN2543-2547 |
|
试验和检验 |
DIN3230 |
注：系列阀门连接法兰克根据用户要求设计制造。
Z41H德标法兰闸阀产品性能规范：
|
公称压力（MPa） |
壳体实验压力（MPa） |
密封试验压力（MPa） |
适用温度（℃） |
使用介质 |
|
1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
6.4 |
9.6 |
7.04 |
主要零件材料及性能：
|
壳体 |
GS-C25 |
1.4308 |
||||||||||||||
|
阀瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
||||||||||||
|
阀杆 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
|||||||||||
|
阀瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
|||||
|
阀座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
|||||
|
壳体 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
|
阀瓣 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
阀杆 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
|
阀瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
|||||||
|
阀座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
|||||||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
