详细介绍

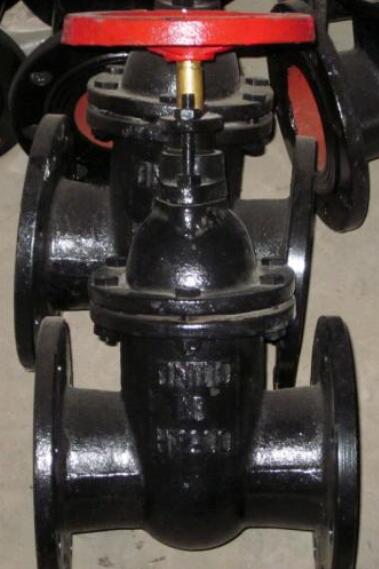

Z45T暗杆楔式闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
特点
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
Z45T暗杆楔式闸阀主要零件材料：
|
型号 |
阀体、阀盖、闸板 |
密封圈 |
阀杆 |
填料 |
|
Z45H-10 |
灰铸铁、铸钢 |
不锈钢 |
碳钢、不锈钢 |
浸油石棉盘根 |
|
Z45W-10 |
||||
|
Z45T-10 |
||||
|
Z45T-16 |
||||
|
Z45W-16 |
||||
|
Z45H-16C |
||||
|
Z45T-16C |
||||
|
Z45W-16C |
技术参数
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
|---|---|---|---|---|---|
| 密封 | 强度 | ||||
| Z45H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 |
| Z45T-10 | |||||
| Z45W-10 | ≤100℃ | 油品、煤气 | |||
温馨提示：“Z45T暗杆楔式闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
