详细介绍

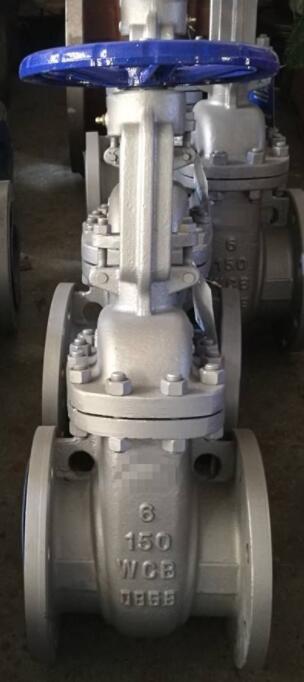

Z40H美标法兰闸阀适用于ANSI Class150LB～1500LB，工作温度-29～425℃(碳钢)及-40～500℃(不锈钢)的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。
工作原理：
美标法兰闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
产品特点：
1、国内外先进标准的要求，密封可靠，性能优良，造型美观。
2、闸板、阀座耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
Z40H美标法兰闸阀主要零件材料及性能：
|
壳体 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
|
闸板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
|
阀杆 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
|
闸板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
|
阀座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
|
壳体 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
|
闸板 |
|||||||||||
|
阀杆 |
F304L |
F316 |
F316L |
||||||||
|
闸板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
|
阀座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
||
ANS1 Class150~ANS1 Class300主要外形尺寸：
|
ANS1 Class150 |
|||||||||||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
|
L |
RF |
178 |
191 |
203 |
29 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
559 |
610 |
610 |
660 |
711 |
762 |
787 |
|
BW |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
572 |
610 |
660 |
711 |
813 |
864 |
914 |
914 |
965 |
1016 |
1067 |
1118 |
|
|
手动 |
H1 |
400 |
490 |
510 |
585 |
775 |
955 |
1160 |
1375 |
1570 |
1765 |
1980 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Do |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
700 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
|
电动 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
|
ANS1 Class300 |
|||||||||||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
|
L |
RF |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
|
BW |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
|
|
手动 |
H1 |
470 |
525 |
535 |
635 |
805 |
1025 |
1230 |
1460 |
1645 |
- |
1840 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Do |
200 |
200 |
300 |
300 |
350 |
400 |
450 |
500 |
600 |
- |
600 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
- |
- |
- |
|
电动 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
3754 |
4120 |
4530 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
